Драйвер шагового двигателя TB6560 24V 3A

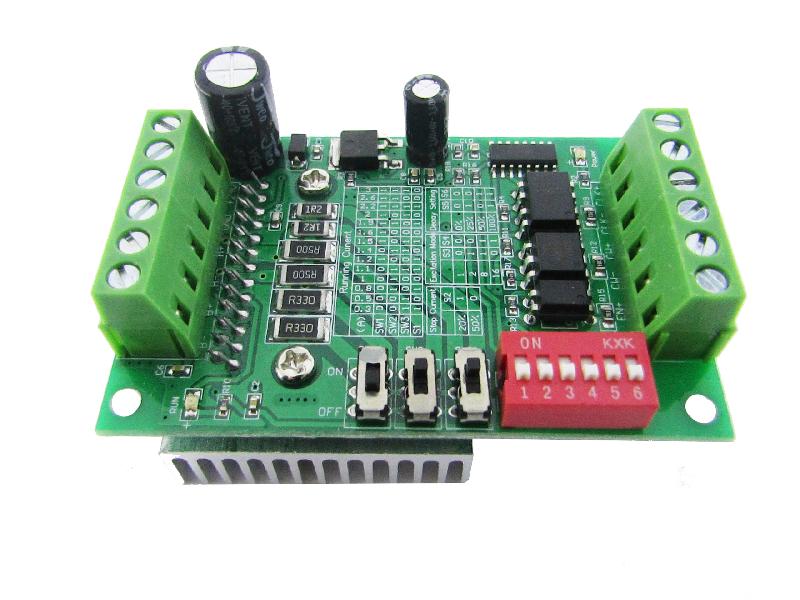

Драйвер шагового двигателя TB6560 V 2.0 24V 3A- предназначен для управления шаговыми моторами  типа NEMA17-NEMA23. Драйвер создан на  специализированной микросхеме Toshiba TB6560AHQ. Применяется системах числового  программного управления (ЧПУ) и 3D принтерах.

Характеристики:

Напряжение питания от 10 до 35 Вольт(рекомендуемое 24 Вольта).

Ток номинальный 3 Ампера, пиковый 3,5 Ампера.

Шаг от 1 до 1/16.

Рабочая температура 02 -10 до +45С.

Подходит для 2-х и 4-х двигателей с 4 или 6 проводами и размером фланца 42 или 57 мм.

Использование высокоскоростной оптопары 6N137.

Имеется защита от перенапряжения, перегрузки по току и перегрева.

Подключение драйвера.

Настройка выходного тока  осуществляется с помощью переключателя S2.

Пример подключения драйвера при исполнении порта контроллера на NPN  ключах с открытым коллектором.

Пример подключения драйвера при исполнении порта контроллера на PNP  ключах с открытым коллектором.
