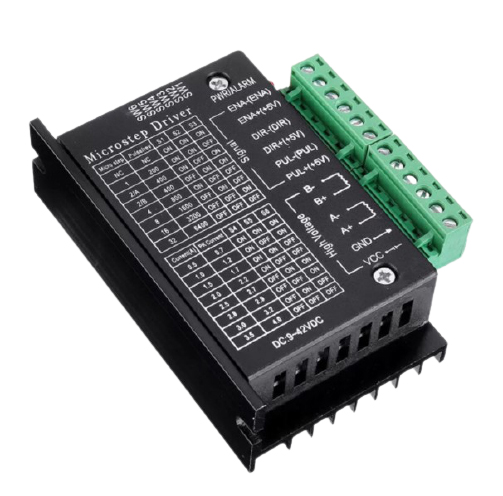

Драйвер шагового двигателя TB6600, 4А, 9-42V в корпусе

Этот драйвер-контроллер подойдет для построения не только любительских систем ЧПУ, но и профессиональных, основаных на двигателях высокой мощности.

Характеристики:

Напряжение питания: 9-42 Вольт.

Максимальный ток: 4 Ампера.

Рабочая температура от -20 до +65 градусов.

Встроенная защита от повышенной температуры и перегрузки по току.

Подключение клемм:

ENA -
ENA+ - Активация драйвера
DIR -
DIR + - Направление вращения, при наличии высокого уровня вращение в одну сторону, при отсутствии в противоположную
PUL -
PUL + - Вход импульсов, один импульс равен шагу двигателя.
B - B + A - A + - подключение шагового двигателя
GND - Питание шагового двигателя, отрицательная клема
VCC -Питание шагового двигателя,положительная клема 9-40 в

Выходной ток настраивается:

Настройка шага.
