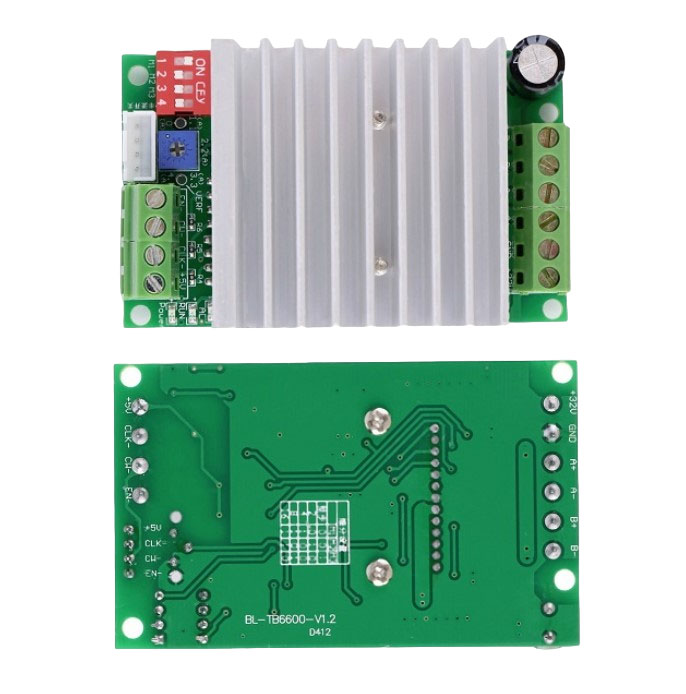

Драйвер шагового двигателя TB6600HG V1.2, 4.5А, 10-45V

Артикул: 12217

1 367 руб.

Наличие: 6 шт

_{В магазине: 6 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Драйвер шагового двигателя TB6600HG V1.2, 4.5А, 10-45V.

Входное напряжение силовой части^ от 8В до 50В постоянного напряжения (36В рекомендуется)

Выходной ток^ от 0.3А до 4.5А (пиковое значение 5А)

Микрошаг^ 1 .. 2 .. 8 .. 16

Максимальная частота ШИМ^ 200кГц

Регулировки максимального тока ШД 1.1А .. 2.2А .. 3.3А .. 4.5А

Регулировки тока удержания 50% или 100%

Температура эксплуатацииот -10 до +45° С

Размеры^ 80мм*50мм*35мм

Описание:

Конструктивно драйвер изготовлен с возможностью монтажа в корпус и подключением контактных площадок быстроразъемным способом. Что упрощает его установку, эксплуатацию и замену в случае выхода из строя. Подключение производится по следующей таблице:

**Разъемы на плате**
Маркировка	Описание
24V+	Положительный контакт для подключения блока питания (питания шагового двигателя) постоянное напряжение
GND	Отрицательный контакты для подключения блока питания (питания шагового двигателя) постоянное напряжение
CLK-	Вход для шаговых импульсов STEP (рабочим является передний фронт, длительность > 10мкс)
CW-	Вход для управления направлением вращения вала шагового двигателя (DIR)
EN-	Вход для включения/выключения шагового двигателя (ENABLE)
+5V	Общий сигнальный провод
A+,A-	Контакты для подключения I фазной обмотки шагового двигателя
B+,B-	Контакты для подключения II фазной обмотки шагового двигателя

Схемы подключения:

Подключения драйвера к плате коммутации или просто контроллеру осуществляется двумя способами, которые зависят от схемотехнического исполнения и конфигурации портов контроллера.

Пример подключения драйвера к контроллеру на NPN ключах с открытым коллектором

Пример подключения драйвера к контроллеру на NPN ключах с открытым коллектором

Пример подключения драйвера к контроллеру на PNP ключах с открытым коллектором
