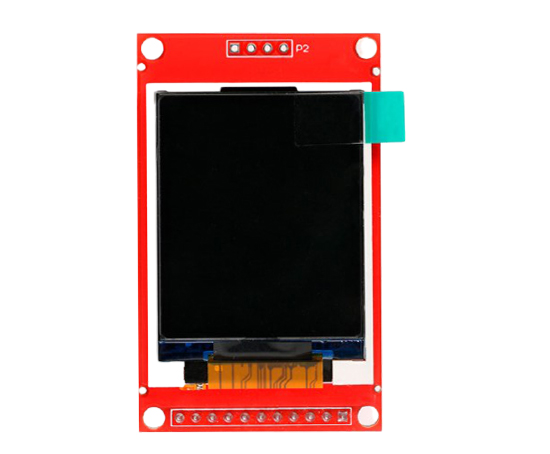

Дисплей TFT LCD 1.8 дюйма 128x160 со слотом под micro SD карту
Артикул: 9772
Дисплей TFT LCD 1.8 дюйма 128x160.
TFT дисплей цветной с диагональю 1.8 дюйма и расширением 128 на 160 точек, за обработку данный отвечает контроллер ST7735, который может отобразить до 18-бит цвета (262144 оттенков), работает данный контроллер (дисплей) от 3.3В и для работы от плат arduino предусмотрен стабилизатор напряжения на 3.3В, но если необходимо работать от 3.3В просто замыкаем перемычку (как показывает опыт, модуль может работать и от 5В логики). Так-же, на модуле установлен держатель карты micro SD для хранения и загрузки изображения на TFT дисплей. Подключение осуществляется по ISP интерфейсу (4-х проводному), все выводы выведены на боковую группу контактов, на другой стороне платы, выведены вывода SD карты.
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Слот для SD карты | есть | ||
| Напряжение питания | 3.3 - 5 В | ||
| Напряжение LED подсветки | 3.3 В | ||
| Логические уровни | 3.3 В | ||
| Линий управления дисплеем | 4 | ||
| Рабочая температура | 0°С - 50°С | ||
| Температура хранения | - 20°С - 70°С | ||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 32 x 37 мм | ||
| Размер модуля | 35 х 58 | ||
| Характеристики дисплея | |||
| Тип дисплея | TFT LCD | ||
| Разрешение | 128х160 точек | ||
| Размер экрана | 1.8" | ||
| Тип подсветки | LED (2 белых светодиода) | ||
| Цвет подсветки | RGB | ||
| Размещение пикселей | RGB вертикально | ||
| Глубина цвета | 16 бит 65000 цветов | ||
| Контроллер | ST7735S | ||
| Тип выводимой информации | символьный (латиница) и графическая информация | ||
| Поддержка платформ | Arduino | ||
| Разъем | 11-pin | ||
| Распиновка разъема: | VCC - источник питания ЖК-экрана положительный (3,3 В ~ 5 В) GND - заземление питания ЖК-дисплея GND - заземление питания ЖК-дисплея NC - неопределенный, зарезервированный NC - неопределенный, зарезервированный NC - неопределенный, зарезервированный CLK - ЖК-экран, тактовый сигнал шины SPI SDA - сигнал записи данных по шине SPI на ЖК-экране RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные RST - сигнал сброса ЖК-дисплея, сброс низкого уровня CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня |
||
