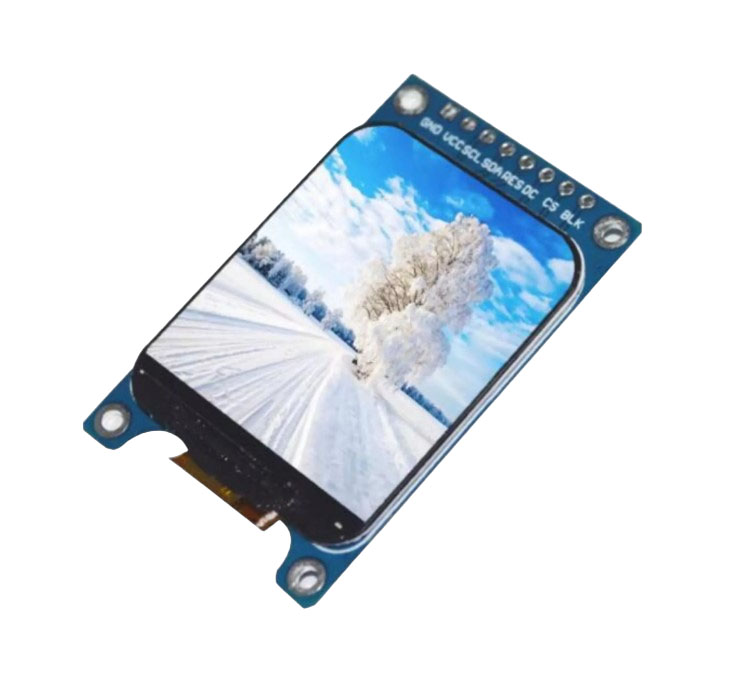

Дисплей TFT IPS 1.69" 240*280 на ST7789V

Дисплей TFT IPS 1.69" 240*280 на ST7789V, полноцветный дисплей ,отображающий информацию в небольшом прямоугольном форм-факторе с диагональю 1,69 дюйма. Модуль может питаться от напряжения 3,3 В или 5 В, поскольку он содержит стабилизатор 3,3 В, но он совместим только с логикой 3,3 В. Контакты модуля не запаяны (пины в комплекте).

ХАРАКТЕРИСТИКИ IPS ЖК-ДИСПЛЕЯ 1,69″ 240×280 С ДРАЙВЕРОМ ST7789V :

1,69-дюймовый IPS-ЖК-дисплей

Полноцветный RGB-дисплей

240 х 280, высокое разрешение

Интерфейс SPI с контактом CS

Контроллер ЖК-дисплея ST7789V

Питание от 3,3 В до 5 В постоянного тока

Совместима только с логикой 3,3 В

Распиновка:

• RES – сброс контроллера ЖК-дисплея GC9A01. Обычно ВЫСОКИЙ уровень, потяните НИЗКИЙ для сброса. Для правильной работы этого дисплея требуется сброс.
• CS – Выбор чипа. Активный НИЗКИЙ
• DC – Данные/Команда. Определяет тип данных, отправляемых на дисплей. НИЗКИЙ = команда, ВЫСОКИЙ = данные
• SDA – подключение к SPI MOSI (данные)
• SCL – подключается к SPI SCL (часы)
• GND – подключение к заземлению системы. Это заземление должно быть общим с MCU.
• VCC – подключение к 3,3 В или 5 В. Это может исходить от MCU или отдельного источника питания.
• BLK - управление подсветкой. При соединении с GND подсветка гаснет.
