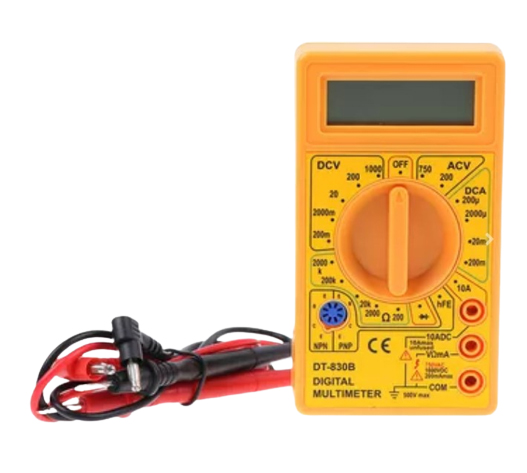

Цифровой мультиметр DT-830B (желтый, черный)

Мультиметр цифровой DT-830B.

В составе мультиметра DT-830B:

• дисплей ж/к
• переключатель многопозиционный
• гнезда для подключения щупов
• панель для проверки транзисторов
• задняя крышка (будет нужна для замены элемента питания прибора, элемент типа «Крона» 9 вольт)
• Цвет прибора желтый или черный, при заказе в интернет магазине, цвет выбора случайный.

Положения переключателя разделены на сектора:

• OFF/on -выключатель питания прибора
• DCV — измерение напряжения постоянного тока (вольтметр)
• ACV- измерение напряжения переменного тока (вольтметр)
• hFe — сектор включения измерения транзисторов
• 1.5v-9v- проверка элементов питания.
• DCA — измерение постоянного тока (амперметр).
• 10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции
• измерения проводятся в течение нескольких секунд.
• Диод — сектор для проверки диодов.
• Ом -сектор измерения сопротивления.

Сектор DCV. На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.

При включении в положение «500» вольт на экране в левом верхнем углу загорается предупреждение HV о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт, то ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например, на «2000» милливольт прибор может выйти из строя. Если поставим на большую – показания прибора будут менее точными.

Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора), тогда выставляете на верхнее положение «500» вольт и делаете замер. В общем-то, грубо замерять, с точностью до одного вольта, можно на положении «500» вольт.

Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» — красный,»-«-черный) не будет совпадать с полярностью измеряемого напряжения, то в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV. Сектор имеет на данной разновидности прибора 2 положения — «500» и «200» вольт.

С большой осторожностью обращайтесь с измерениями 220-380 вольт.

Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA. Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах.

Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.

Сектор 10А. Измерения постоянного тока (амперметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10А.

Сектор измерения сопротивления (омметр). Разделен на положение от 200 Ом до 2 Мом (2000000 Ом).

Замена батареи:

Как только вы заметите сбой на дисплее, пропадают цифры или показания не соответствуют с примерными значениями, значит пришла пора заменить батарею. Маленькая крестовая отвертка — задняя крышка — новый элемент 9 V.

Сектор Диод. Одно положение для проверки диодов на пробой (на маленькое сопротивление) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе Омметра. Также как и hFE.

Сектор hFE. Для измерения транзисторов имеется панелька с указанием в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих п — р — п и р — п -р проводимостей на пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.
