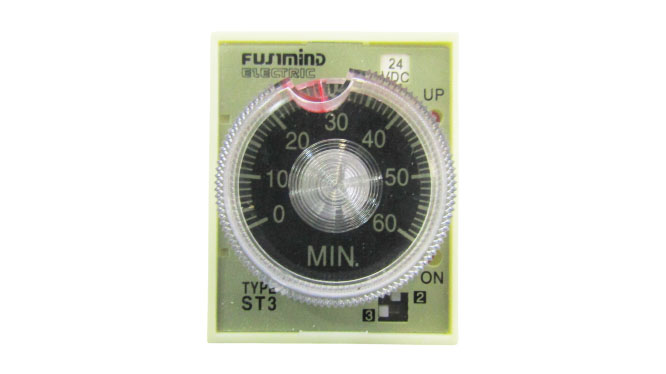

Реле времени (задержки включения) JSZ3 (ST3PA-E) 220V
Реле времени серии ST3PА предназначается для эксплуатации в устройствах автоматики. Оно выступает в качестве специального размыкателя (замыкателя) электрических цепей. Процедура замыкания (размыкания) электрической цепи осуществляется по истечению определенного промежутка времени, который заранее устанавливается пользователем посредством ручки регулятора. Сброс происходит при выключении питания. Установка на Din-рейку с помощью клемной колодки.
Реле времени серии ST3PА обладает способностью коммутировать токи, которые не превышают 5А переменного электрического напряжения 220 вольт. В процессе коммутации напряжения постоянного тока его значение рекомендуется понижать до значения 0.7 по сравнению с переменным.
Колодка идет в комплекте с устройством.
Характеристики реле времени ST3PA:
Модель | ST3PA-A | ST3PA-B | ST3PA-C | ST3PA-D | ST3PA-E | ST3PA-F |
Диапазон времени |
0.05~0.5сек/5сек/ 30сек/ 3 мин |
0.01~1сек/10сек/ 60сек/6мин |
0.5~5сек/50сек/ 5мин/30мин |
1~10сек/100сек/ 10мин/60мин |
5сек~60сек/10мин/ 60мин/6ч |
0.25~2мин/20мин/ 2ч/12ч |
Нагрузка контактов |
5А 250VAC, 5A 24VDC (Resistance) | |||||
Точность | 5% от полной шкалы | |||||
Максимальная погрешность |
1% от полной шкалы | |||||
Время сброса | 5 секунд (Максимально) | |||||
Потребляемая мощность | 2 ВА | |||||
Выходы | DPDT NO (два выхода реле нормально-открытых), DPDT NC (два выхода реле нормально-закрытых) | |||||
Температура эксплуатации | 0 +55℃ | |||||
Единицы измерения времени |
S-секунды, M-минуты, H-часы |
Схема подключения:
Временная диаграмма:
Изменение диапазона реле времени ST3PA:
- Вытяните наружу ручку регулировки, с помощью отвертки открутите винт и снимите фиксирующее кольцо с оси.
- С помощью инструмента снимите шкалу.
- Передвиньте переключатель в нужный диапазон задержек. Переключение диапазонов производится путем установки регулировочных рычагов в соответствующие положения согласно таблице ниже.
- Установите на место шкалу, соответствующую установленному диапазону так, чтобы она вошла в паз ручки регулировки.
- Оденьте фиксирующее кольцо на ось и установите на место ручку регулировки.
