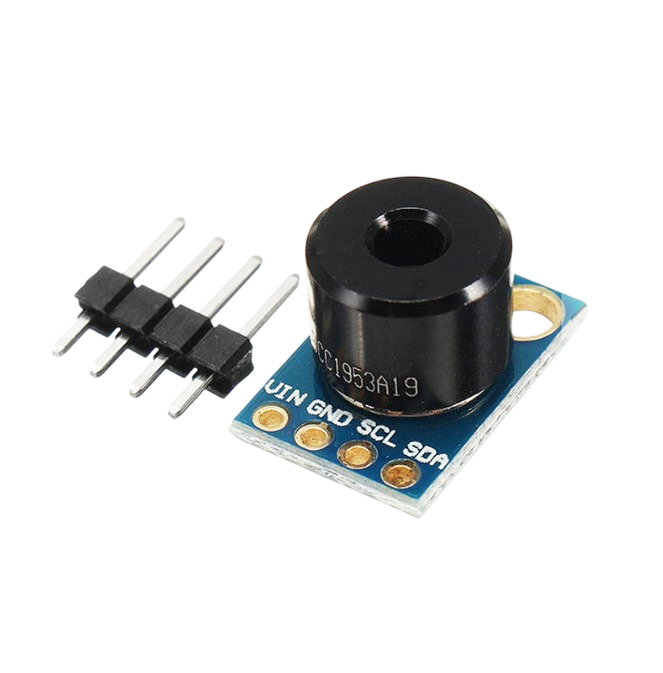

Бесконтактный датчик температуры GY-906-BCC (MLX90614ESF)

Модуль GY-906-BCC — это высокоточный бесконтактный инфракрасный датчик температуры, построенный на базе микросхемы MLX90614ESF-BCC от ведущего производителя Melexis . Он позволяет измерять температуру объектов без физического контакта, что делает его идеальным выбором для систем контроля температуры, умных устройств и DIY-проектов .

Датчик оснащён встроенным малошумящим усилителем, 17-битным АЦП и мощным DSP-блоком, что обеспечивает высокую точность и разрешение измерений . Микросхема датчика (термоэлемент) и ASIC-модуль обработки сигнала встроены в один металлический корпус TO-39 .

Ключевые особенности:

• Бесконтактное измерение — температура объекта определяется по инфракрасному излучению

• Угол обзора 35° — оптимальное соотношение между расстоянием измерения и зоной захвата

• Высокая точность — погрешность ±0,5°C в диапазоне 0…+50°C

• Разрешение 0,02°C — позволяет фиксировать даже малейшие изменения температуры

• Два интерфейса связи — I²C (SMBus) и ШИМ (PWM) для гибкой интеграции

• Заводская калибровка — готов к использованию сразу после подключения

• Режим ожидания — сниженное энергопотребление для автономных устройств

• Автомобильный класс качества — надёжность и долговечность

Технические характеристики:

Расстояние измерения:

Модуль GY-906-BCC с углом обзора 35° предназначен для измерения температуры на среднем расстоянии — около 10 см . Это обусловлено тем, что измеряемый объект должен полностью попадать в поле зрения датчика . Для получения точных показаний рекомендуется направлять датчик так, чтобы объект перекрывал его угол обзора .

Для сравнения: модель BAA (угол 90°) измеряет на расстоянии ~2 см, а DCI (угол 5°) — до 80–100 см .

Применение:

• Высокоточные бесконтактные измерения температуры

• Медицинские и бытовые термометры

• Системы умного климат-контроля и кондиционирования

• Температурный контроль в принтерах и копировальных аппаратах

• Бытовая техника с терморегулированием

• Мониторинг состояния животных

• Промышленный контроль движущихся частей

• Автомобильные системы (противообледенение, климат-контроль)

• Детекция движения

• Многозонный контроль температуры (до 127 датчиков по двум проводам)

Подключение:

Для работы с микроконтроллером используется интерфейс I²C (выводы SDA и SCL). На плате уже установлены подтягивающие резисторы 10 кОм . Датчик работает от напряжения 3.3 В; для плат с 5-вольтовой логикой требуется преобразователь уровней .

Отличия от других моделей GY-906:

Важно:

• Для стабильных показаний объект измерения должен полностью находиться в поле зрения датчика

• Оптимальное расстояние измерения — около 10 см

• Не используйте модуль для измерения температуры отражающих поверхностей без учёта коэффициента излучения (эмиссивности) — по умолчанию калибровка выполнена для эмиссивности 1.0
