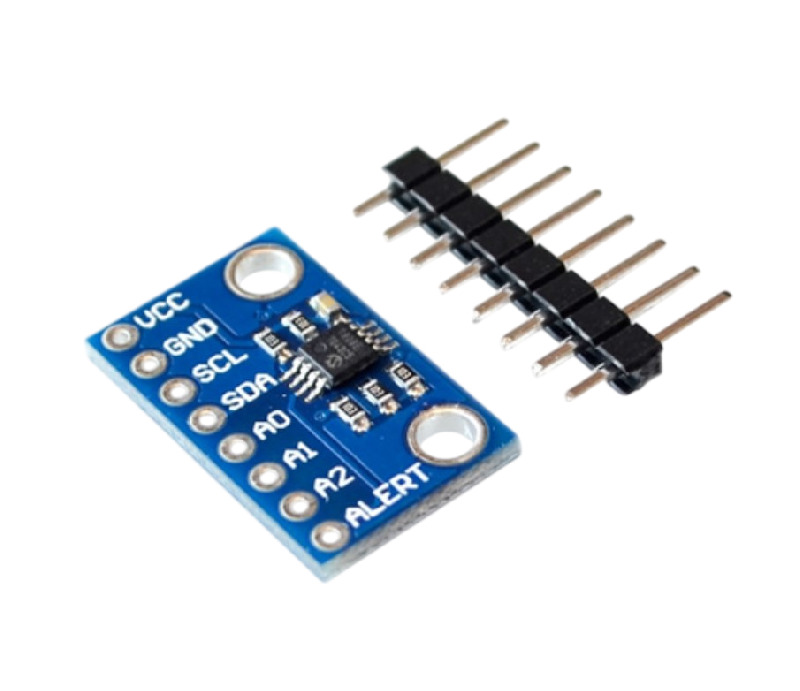

Высокоточный датчик температурры MCP9808

MCP9808 — это высокоточный цифровой датчик температуры от Microchip, использующий шину I²C. Он обеспечивает точность до ± 0,25°C и поддерживает разрешение до 0,0625°C. Сенсор работает при напряжении 2.7-5.5 В, имеет встроенный АЦП и идеален для прецизионных проектов на базе Arduino или Raspberry Pi.

По сравнению с распространенными аналоговыми термисторами или базовыми цифровыми датчиками вроде DHT11, MCP9808 не требует калибровки аналоговых входов, выдает готовое значение температуры и обеспечивает в несколько раз более высокую точность измерений.

Характеристики:

• Напряжение питания: 2.7-5.5 В;
• Ток потребления: 200 мкА;
• Пределы измерения температуры: от -20 до +100 °C;
• Точность измерения температуры: до ±0.25°C;
• Выход: I2C 400 кГц, выбор адреса по входам A0-A2;
• Разрешение выхода: 0.5, 0.25, 0.125 или 0.0625 °C/бит;

Распиновка модуля (типичная)

• VIN (VCC): Питание (2.7 В - 5.5 В)
• GND: Общий провод (Земля)
• SCL: Линия тактирования шины I²C
• SDA: Линия данных шины I²C
• ALERT: Выход сигнала тревоги (настраивается при превышении заданной температуры)
