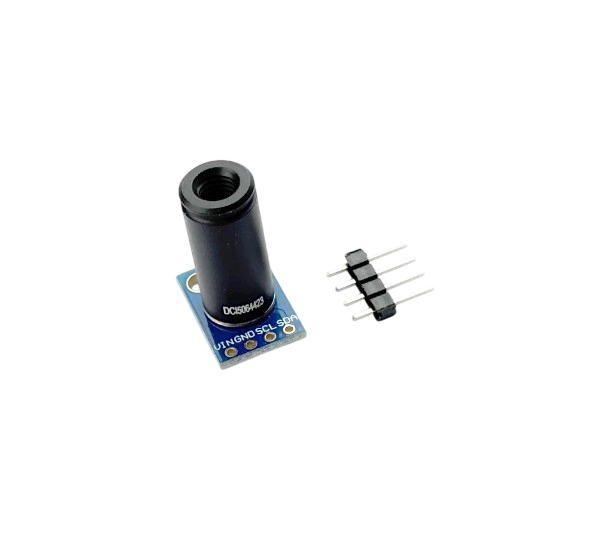

Бесконтактный датчик температуры GY-906-DCI (MLX90614ESF)

Модуль GY-906-DCI — это бесконтактный инфракрасный датчик температуры на базе чипа MLX90614ESF-DCI от компании Melexis. Его главная особенность — узкий угол обзора 5°, который позволяет измерять температуру небольших объектов или температуру с большого расстояния. В отличие от стандартных моделей, этот датчик специально разработан для промышленных и медицинских применений, где требуется точное измерение на удалении до 1 метра.

Датчик представляет собой готовый модуль на плате-адаптере, оснащённый встроенным малошумящим усилителем, 17-битным АЦП и мощным DSP-процессором, что обеспечивает высокую точность и разрешение измерений.

Ключевые особенности:

• Угол обзора 5° (FOV) — узкий луч позволяет измерять температуру удалённых объектов на расстоянии от 25 см до 1 м

• Встроенная силиконовая линза — для фокусировки инфракрасного излучения и измерения малых объектов

• Высокая точность — ±0,2°C в диапазоне температур тела (36–39°C); ±0,5°C при комнатной температуре

• Разрешение 0,02°C — позволяет фиксировать малейшие изменения температуры

• Два интерфейса связи — I²C (SMBus) и ШИМ (PWM) для гибкой интеграции

• Медицинская точность — соответствует стандарту ASTM E1965-98 для медицинских термометров

• Компенсация температурных градиентов — встроенная коррекция тепловых помех от окружающей среды

• Режим сна — сниженное энергопотребление для автономных устройств

• Фильтр оптического спектра — пропускает только инфракрасное излучение в диапазоне 5,5–14 мкм, защищая от солнечного света и видимого излучения

Технические характеристики:

Расстояние и угол измерения:

Модуль GY-906-DCI с углом обзора 5° предназначен для измерения температуры на больших расстояниях — до 80–100 см. Узкий луч позволяет измерять температуру небольших объектов или точно фокусироваться на конкретной области, не захватывая посторонние источники тепла.

Важно: датчик измеряет среднюю температуру всех объектов, попадающих в его поле зрения (конус с углом 5°). Для получения точных показаний измеряемый объект должен полностью перекрывать этот конус на выбранном расстоянии.

Применение:

• Медицинские термометры — дистанционное измерение температуры тела на расстоянии до 1 м

• Промышленный контроль — контроль температуры движущихся частей, термореле, сигнализация

• Автомобильные системы — противообледенение стёкол, климат-контроль

• Бытовая техника — умные приборы с терморегулированием

• Охранные системы — детекция движения, тепловые датчики

• Научные исследования — точные бесконтактные измерения

• Многозонный контроль — до 100 датчиков по двухпроводной шине

Подключение:

Для работы с микроконтроллером используется интерфейс I²C (выводы SDA и SCL). На плате уже установлены подтягивающие резисторы 10 кОм.

Отличия от других моделей GY-906:

Важно:

• Для стабильных показаний объект измерения должен полностью попадать в поле зрения датчика (конус 5°)

• При измерениях на большом расстоянии используйте штатив или фиксацию модуля

• Избегайте установки мощных источников тепла рядом с датчиком — это может искажать показания из-за нагрева корпуса

• Для медицинских применений (измерение температуры тела) рекомендуется компенсировать зависимость показаний от напряжения питания
