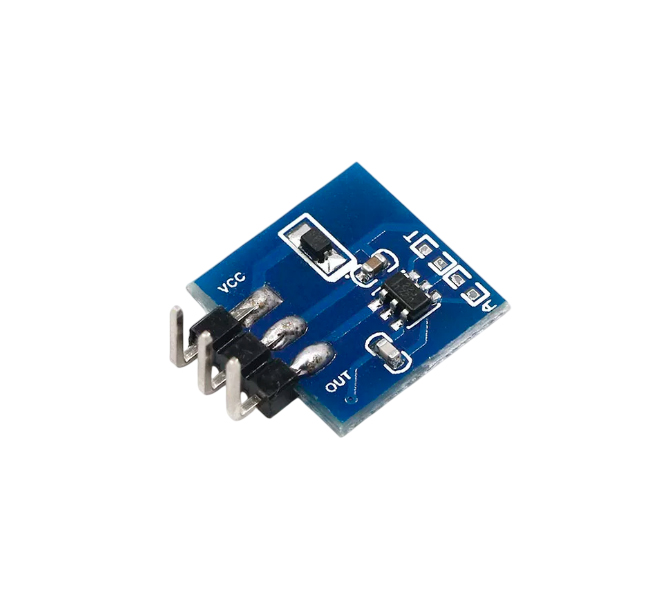

Ёмкостный сенсор прикасновения на ТТР223

Артикул: 17120

36 руб.

(Включено НДС 5%)

Наличие: 20 шт

_{Наличие актуально на 10.09.26}

шт

Купить

Компактный сенсорный модуль на основе микросхемы TTP223B предназначен для замены механических кнопок в самых разных проектах. Модуль срабатывает от лёгкого прикосновения пальца, работает через неметаллические поверхности (пластик, стекло, тонкий картон) и не требует физического нажатия. Это надёжное и долговечное решение для создания скрытых клавиш, модернизации бытовой техники, защиты оборудования от влаги и пыли, а также для безопасных детских проектов (низкое напряжение 2,5–5,5 В).

Особенности:

Ёмкостный датчик касания — срабатывает от прикосновения, без подвижных частей.
Работа через преграду — модуль запоминает толщину панели (до 6 мм), его можно скрыть за пластиком, стеклом или бумагой.
Два режима работы (настраиваются перемычками):
- Самоблокировка (Self-lock) — одно касание включает выход, следующее — выключает.
- Импульсный / Точечный (Momentary) — выход активен только во время касания.
Выбор уровня выходного сигнала — можно настроить на высокий (HIGH) или низкий (LOW) уровень.
Два режима энергопотребления:
- Низкое энергопотребление — при отсутствии касаний более 12 секунд.
- Быстрый режим — активируется после касания (время отклика ≤ 60 мс).
Подсветка — встроенный светодиодный индикатор для визуальной обратной связи.
Простой монтаж — на двусторонний скотч или пайку.

Технические характеристики:

Параметр	Значение
Напряжение питания	2,0 – 5,5 В (рекоменд. 3 В)
Выходной сигнал	HIGH / LOW (настраивается)
Выходной ток (втекающий/вытекающий)	до 8 мА / до -4 мА
Время отклика (быстрый режим)	≤ 60 мс
Время отклика (энергосбережение)	≤ 220 мс
Расстояние срабатывания через преграду	до 6 мм
Габариты	14 × 14 мм

Настройка режимов:

На плате предусмотрены два контакта-перемычки (обозначены T и A). Комбинации пайки задают режим работы:

Режим	Уровень OUT	Пайка T	Пайка A
Импульсный (точечный)	HIGH	❌ нет	❌ нет
Самоблокировка	HIGH	✅ да	❌ нет
Импульсный (точечный)	LOW	❌ нет	✅ да
Самоблокировка	LOW	✅ да	✅ да

По умолчанию модуль работает в режиме самоблокировки с высоким уровнем на выходе.

Установка и использование:

Закрепите модуль за неметаллической панелью (пластик, стекло, бумага) с помощью двустороннего скотча или винтов.
Подайте питание (2,5–5,5 В) на контакты VCC и GND.
Дождитесь 1 секунды стабилизации — в это время не касайтесь сенсора.
Модуль автоматически запомнит толщину преграды и будет стабильно срабатывать при касании.

Где применять:

Замена механических кнопок в приборах.
Скрытые выключатели в интерьере (в стенах, мебели, столах).
Водонепроницаемые пульты и панели для влажных помещений.
Модернизация бытовой техники (чайники, кофеварки, светильники).
Детские развивающие проекты (безопасное низковольтное питание).
Проекты на Arduino и других микроконтроллерах.
