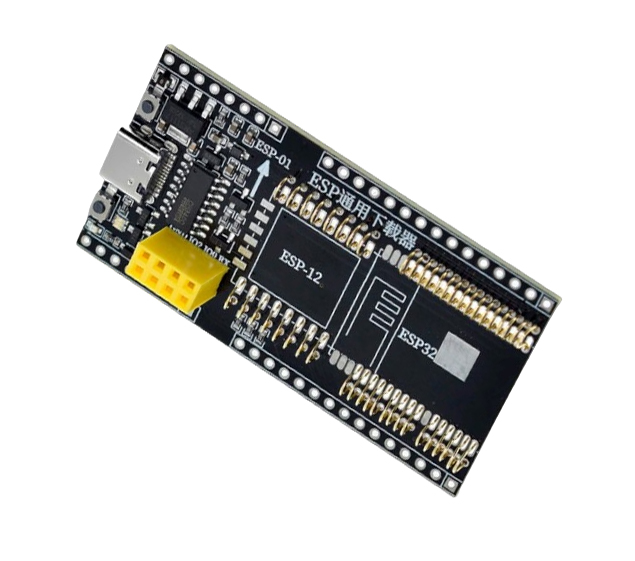

Тестовая плата / программатор для модуля ESP8266 (ESP-12, ESP-32)

Плата для прошивки модулей ESP8266 и ESP32 позволяет без пайки и лишних проводов прошить популярные модули, не требует внешней обвязки.

Совместимые модули: ESP-01, ESP-01S, ESP12, ESP32-WROVER.

Разъем для подключения: TYPE-C.

Интерфейс на CH340C.

На плату возможно установить модули ESP-01, ESP-12 и совместимые, а также официальный ESP32-WROVER. В первом случае модуль устанавливается на контактную гребёнку, в двух остальных используются подпружиненные контакты, между которыми модуль расклинивается и надёжно фиксируется.

На плате также установлены понижающий преобразователь на 3.3В, кнопки сброса и выбора режима загрузки, статусный светодиод.

Пины всех модулей выведены на контакты по краям модуля, что позволяет пользоваться им в процессе отладки, а потом просто припаять модуль к готовой плате и эксплуатировать, сэкономив место на интерфейсе программирования.
