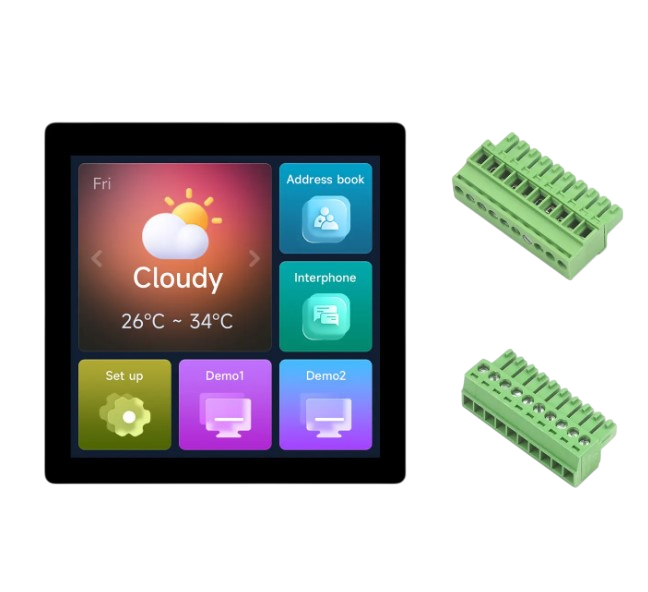

Модуль ESP32-S3-Touch-LCD-4 с сенсорным TFT-дисплеем 4" 480х480

Мощная плата разработки ESP32-S3-Touch-LCD-4 представляет собой готовое решение для создания современных устройств с человеко-машинным интерфейсом (HMI). Плата оснащена высокопроизводительным двухъядерным процессором Xtensa LX7, модулями беспроводной связи Wi-Fi и Bluetooth 5, а также ярким 4-дюймовым сенсорным IPS-экраном с разрешением 480×480. Благодаря встроенной памяти (16 МБ Flash и 8 МБ PSRAM) и богатому набору промышленных интерфейсов (CAN, RS485, Micro SD), эта плата идеально подходит для быстрой разработки умных панелей управления, домашних шлюзов и систем автоматизации.

Технические характеристики:

Основные параметры:

• Модель: ESP32-S3-Touch-LCD-4

• Микроконтроллер: ESP32-S3N16R8 (240 МГц, двухъядерный)

• Память: 16 МБ Flash, 8 МБ PSRAM, 512 КБ SRAM, 384 КБ ROM

• Дисплей: 4" TFT LCD (RGB интерфейс), 480×480 пикселей, 65K цветов

• Сенсорный экран (опционально): Емкостный, 5 точек касания, интерфейс I2C

• Беспроводные интерфейсы: 2.4 ГГц Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)

Интерфейсы и разъемы на плате:

• Питание: Разъем USB Type-C (питание, прошивка, логи), разъем для батареи PH2.0 (3.7 В), вход DC 7–36 В.

• Связь: CAN-трансивер, RS485-трансивер, разъемная колодка 3.5 мм (10 pin).

• Хранение данных: Слот Micro SD.

• Расширение: Чип CH32 (расширитель I/O), разъем для перезаряжаемой батарейки RTC (часы реального времени PCF85063).

• Звук: Встроенный зуммер (пьезоизлучатель).

• Кнопки управления: BOOT (прошивка), RESET (сброс), PWRKEY (включение от аккумулятора).

• Индикация: Светодиод питания.

• Настройка: Переключатель терминальных резисторов CAN и RS485 (по умолчанию выключен).

Ключевые особенности:

• Высокая производительность: 32-битный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц.

• Беспроводная связь: Встроенный модуль 2.4 ГГц Wi-Fi (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной.

• Впечатляющая графика: 4-дюймовый LCD-экран с разрешением 480×480, поддержкой 65K цветов и RGB-интерфейсом. Доступна версия с емкостным сенсорным экраном (5-точечный мультитач, управление по I2C).

• Достаточный объем памяти: 512 КБ SRAM и 384 КБ ROM на чипе, плюс распаянные 16 МБ Flash и 8 МБ PSRAM.

• Готовность к HMI: Отлично работает с графической библиотекой LVGL (бесплатной и открытой), позволяя создавать плавные и красивые пользовательские интерфейсы с низким потреблением памяти.

• Промышленные интерфейсы: Наличие трансиверов CAN (TJA1051T/3/1J) и RS485, а также слота для карт Micro SD.

• Гибкое питание и зарядка: Поддержка входа постоянного тока 7–36 В (чип XL1509), разъем для литиевого аккумулятора 3.7 В (PH2.0) со встроенной схемой заряда/разряда.

• Энергоэффективность: Поддержка гибкого управления тактовой частотой и независимого питания модулей для реализации режимов низкого энергопотребления.

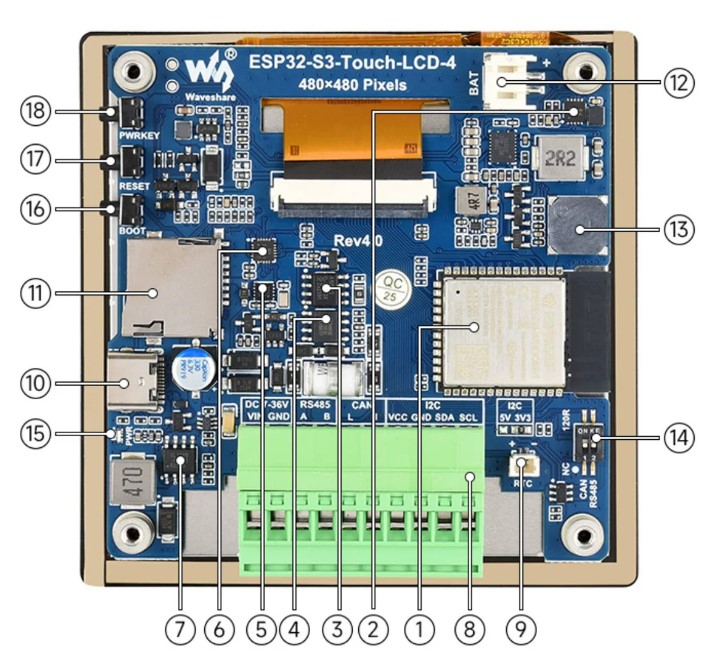

Компоненты:

1. Модуль ESP32-S3N16R8
Wi-Fi + Bluetooth SoC модуль, рабочая частота 240 МГц, встроенная память 8 МБ PSRAM и 16 МБ Flash.

2. Микросхема зарядки/разрядки аккумулятора
Поддерживает зарядку и разрядку аккумулятора.

3. TJA1051T/3/1J
CAN-трансивер (приемопередатчик).

4. Микросхема RS485
Трансивер RS485.

5. PCF85063
Микросхема часов реального времени (RTC).

6. CH32
Расширитель ввода-вывода (I/O expander).

7. Микросхема питания XL1509-ADJE1
Поддерживает вход питания постоянного тока 7–36 В.

8. Разъемная колодка 3.5 мм, 10 контактов
Позволяет подключать клеммные колодки 3.5 мм на 10 контактов.

9. Разъем для батарейки RTC
Для подключения перезаряжаемой батарейки RTC (поддерживаются только аккумуляторные батарейки RTC).

10. Разъем USB Type-C
USB-интерфейс ESP32-S3, используется для питания, прошивки и вывода логов (отладки) в последовательный порт.

11. Слот для карты Micro SD

12. Разъем для литиевого аккумулятора PH2.0
Разъем PH2.0 на 2 контакта, может использоваться для подключения литиевого аккумулятора на 3.7 В, поддерживает зарядку и разрядку.

13. Зуммер (пьезоизлучатель)
Устройство звукового оповещения.

14. Переключатель терминальных резисторов CAN и RS485
По умолчанию выключен.

15. Индикатор питания
Загорается во время работы.

16. Кнопка BOOT
Кнопка загрузки (для перевода в режим прошивки).

17. Кнопка RESET
Кнопка сброса (перезагрузки).

18. Кнопка включения PWRKEY
При питании от аккумулятора эту кнопку можно использовать для включения/выключения устройства.

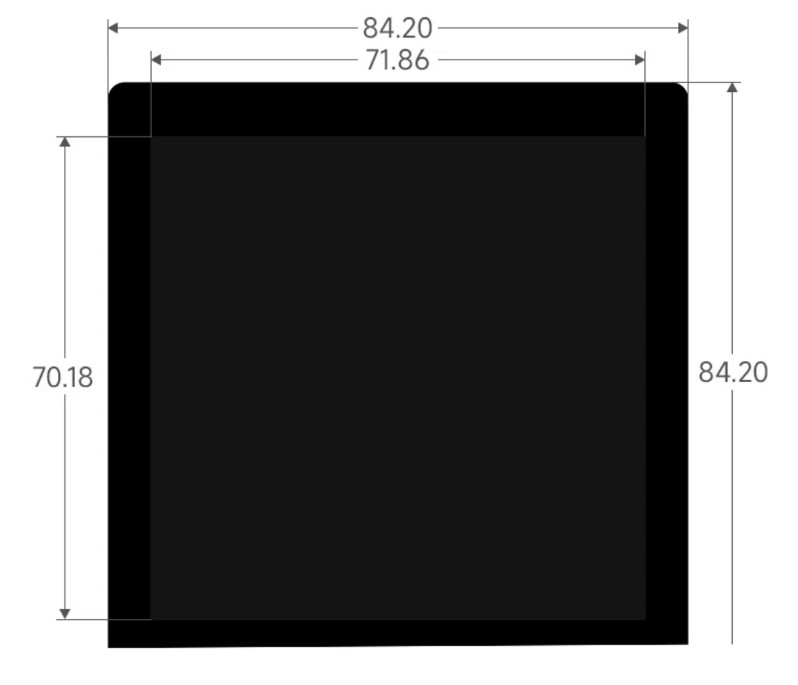

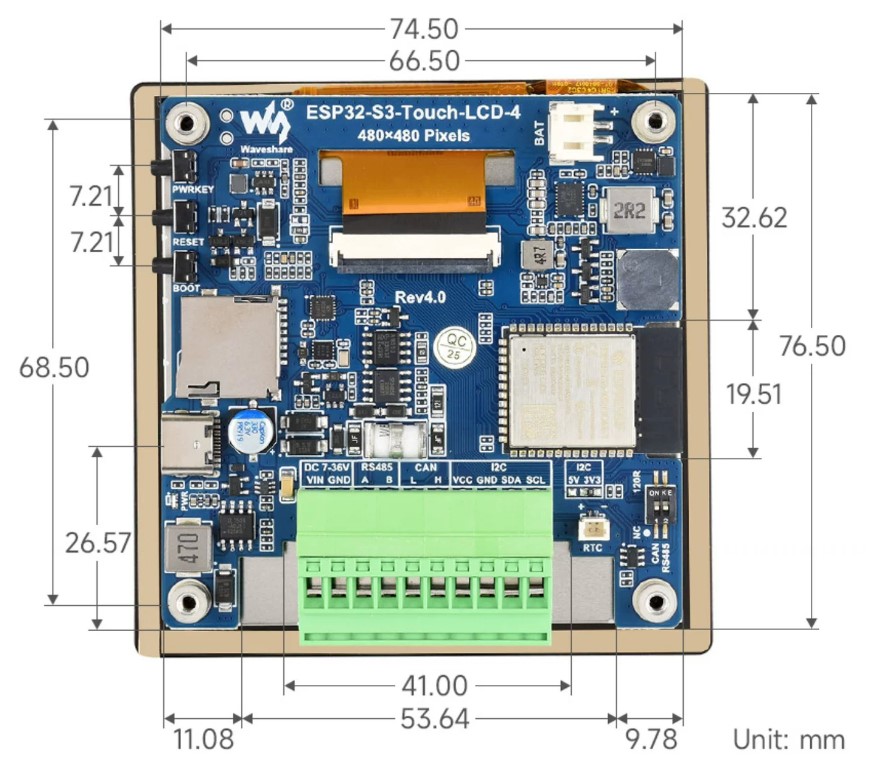

Размеры:
