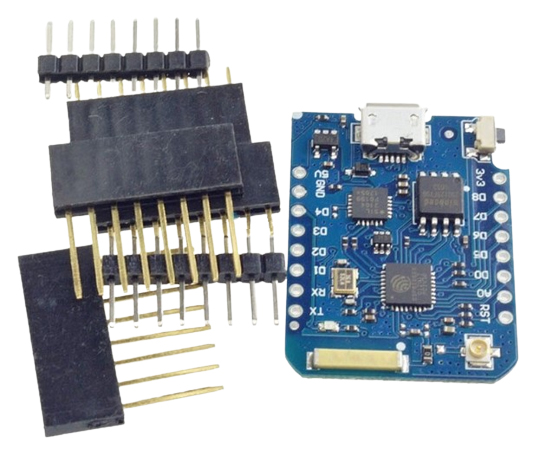

Плата Wemos D1 mini Pro на основе ESP8266

Плата Wemos D1 mini Pro на основе ESP8266.

Технические характеристики:

Модель: 1.0.0

Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит

Тактовая частота: 80 МГц (до 160 МГц)

Рабочее напряжение: 3.3 В

Напряжение питания: 5 В

Потребляемый ток: до 300 мА

Флеш-память: 128 МБит / 16 МБайт

Диапазон частот: 2.4ГГц-2.5ГГЦ (2412М-2484М)

Выходная мощность в режиме 802.11b: +20dBm

Режимы WiFi: Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP)

Защита: WPA-PSK, WPA2-PSK

Шифрование: WEP, TKIP, AES

Протоколы WiFi: 802.11 b/g/n

Выводы общего назначения (вход/выход, GPIO): 11

Аналоговый вход: 1, разрядность 10-бит

Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА

Технология STBC, 1x1 MIMO, 2x1 MIMO

Интерфейсы: GPIO, UART, I2C, HSPI, PWM

Скорость передачи данных: 300-4608000 бод, по умолчанию 115200 бит/с

Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности

Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования

Антенна WiFi: керамическая, встроенная. Разъём IPEX для подключения внешней антенны

Поддержка Arduino, NodeMCU, MicroPhyton

Поддержка файловой системы SPIFFS

Поддержка функций Smart Link для устройств на Andriod и iOS

Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки

Светодиодная индикация: вывод D4 (GPIO2)

Шаг между контактами: 2.54 мм

Рабочая температура: -20°С...+85°С

Маленькая с виду, плата WeMos D1 Mini Pro обладает внушительными возможностями, предлагая начинающим энтузиастам-радиолюбителям или профессиональным разработчикам возможность в создании собственных проектов практически "с нуля". Микроконтроллерная платформа WeMos вполне способна стать полноценной заменой неустаревающей Ардуино, при этом она намного превышает свой прямой аналог в производительности и функциональности. Мощный 32-битный процессор позволяет выполнять вычисления или обработку данных на порядок быстрее, а способность общаться с другими электронными устройствами при помощи беспроводной связи WiFi открывает необъятный простор в разработке и проектировании простых или сложных умных устройств.

Платформа Wemos в целом по-настоящему универсальный инструмент, который подойдёт и для обучения в целях приобретения навыков программирования и моделирования несложных устройств на микроконтроллерах, и для создания уникальных (а может и инновационных) приложений. Все они, при желании, могут работать от обычных источников питания с постоянным напряжением (блоки питания, сетевые адаптеры и др.) и в автономном режиме энергопотребления от привычных батарей или аккумуляторов.

Модульная платформа WeMos позволяет конструировать схемы под определённые задачи. Она поддерживает обширный набор совместимых расширений из дисплеев, переключателей, датчиков температуры, давления и освещения, светодиодов и контроллеров сервомоторов, которые можно компоновать по своему усмотрению, располагая их друг над другом. По аналогии с Ардуино, Тинси или STM32, контроллеры WeMos совместимы со многими шилдами и платами расширения, выпускаемыми сторонними производителями.
