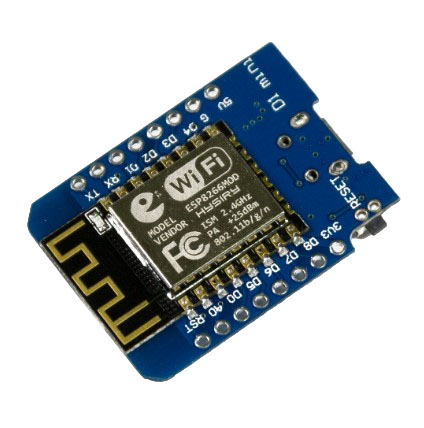

Плата Wemos D1 mini на основе ESP8266

WeMos D1 mini — это плата, позволяющая управлять различными модулями вместо Arduino, но в отличии от большинства плат Arfuino, у платы WeMos D1 mini больший объем памяти программ и памяти ОЗУ, она построена на базе 32 разрядного микроконтроллера с большей тактовой частотой и оснащена встроенным WiFi модулем, который можно настроить как клиент (STA), точка доступа (AP), или клиент+точка доступа (STA+AP).

Характеристики

• Микроконтроллер: ESP8266.
• Разрядность: 32 бит.
• Напряжение питания платы: 3,3 / 5,0 В.
• Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц (STA/AP/STA+AP, WEP/TKIP/AES, WPA/WPA2).
• Поддерживаемые шины: SPI, I2C, I2S, 1-wire, UART, UART1, IR Remote Control.
• Цифровые выводы I/O: 11 (RX, TX, D0...D8) все выводы кроме D0 поддерживают INT (внешнее прерывание), ШИМ, I2C, 1-wire.
• Аналоговые входы: 1 (A0) 10-битный АЦП.
• Логические уровни выводов I/O: 3,3 В
• Максимальный ток на выводе I/O: 12 мА (для каждого вывода).
• Максимальное напряжение на входе A0: 3,2 В (между выводом A0 и GND)
• Flash-память: 4 МБ.
• RAM-память данных: 80 КБ.
• RAM-память инструкций: 32 КБ.
• Тактовая частота микроконтроллера: 80 МГц.
• Чип USB-UART преобразователя: CH340G.
• Рабочая температура: -40 ... +85 °C.
• Габариты: 34,2x25,6 мм.
• Вес: 10 г.

Питание

Плата WeMos D1 mini может быть запитана от USB либо от внешнего источника питания на 5 В (выводы 5V и GND), или на 3,3 В (выводы 3V3 и GND) постоянного тока. Так же плату можно запитать от блока питания на 7-24 В подключив его через WeMos DC Power Shield.

• Микроконтроллер потребляет до:
• 200 мА в режиме передачи данных по WiFi.
• 60 мА в режиме приема данных по WiFi.
• 40 мА в режиме ожидания.
• 1 мА в режиме пониженного энергопотребления с сохранением соединения по WiFi.
• 20 мкА в режиме глубокого сна.
