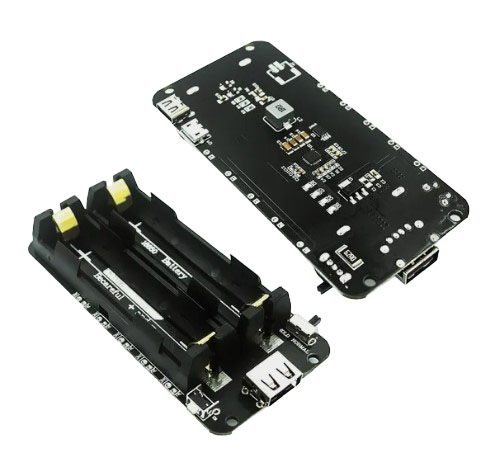

Плата расширения для ESP32 (18650 Battery Shield V8)

Плата расширения для ESP32 (18650 Battery Shield V8), может использоваться в качестве Power Bank, источника аварийного, резервного или бесперебойного питания различных устройств с 3 или 5 В напряжением постоянного тока.

Характеристики:

Модель: Battery Shield V8;
Подходит для контроллеров: Arduino, Wemos, ESP8266, STM32;
Количество аккумуляторов: 2 шт.;
Типоразмер аккумуляторов: 18650;
Ток заряда аккумуляторов: не менее 1 А;
Защита от переполюсов аккумуляторов: нет;
Гнезда для заряда аккумуляторов: microUSB тип B и USB Type-C;
Выход: гнездо USB тип A;
Количество выходов 5 В: 5 шт.;
Максимальный выходной ток выходов 5 (включая USB): 2,2 А;
Количество выходов 3 В: 5 шт.;
Максимальный выходной ток выходов 3 В: 1 А;
Светодиодная индикация заряда/разряда: есть;
Габариты: 100 x 48 x 20 мм;

Для использования Battery Shield V8 сначала необходимо установить в бокс два аккумулятора типоразмера 18650. Аккумуляторы нужно устанавливать, соблюдая полярность. Полярность отмечена значками на дне бокса. Battery Shield V8 не имеет защиты от переполюсов и выйдет из строя в случае неправильной полярности.
Затем аккумуляторы нужно зарядить. Для этого на плате предусмотрены разъемы microUSB тип B и USB Type-C. Заряжать аккумулятор можно от USB порта компьютера или от зарядного сетевого устройства с USB гнездом, выходным напряжением 5 В DC и выходным током не менее 1 А. Индикация уровня заряда аккумуляторов находится на тыльной стороне платы и выполнена четырьмя красными светодиодами, обозначенными D5. Если светящийся светодиод D5 – уровень заряда составляет 25%, D6 – 50%, D7 – 75%, D8 – 100%. Во время зарядки аккумуляторов светодиоды индикации мерцают в зависимости от уровня заряда.
Battery Shield V8 оснащен кнопкой, помеченной K1 для включения/выключения выходного напряжения.
Battery Shield V8 имеет USB гнездо типа A для подключения разных потребителей. В верхней части платы имеется пять пар контактов, обозначенных 5V-GND, для подключения потребителей с питающим напряжением 5 В и максимальным потребляемым током до 2,2 А (включая потребителя подключенного к разъему USB тип A).
В нижней части платы имеется пять пар контактов, обозначенных 3V-GND, для подключения потребителей с напряжением питания 3 В и максимальным потребляемым током до 1 А, при этом максимальное потребление тока разъемом USB тип A и контактами 5V-GND не должно превышать 1 ,2 А.
На тыльной стороне платы есть клеммы под пайку для кнопки включения/выключения Battery Shield V8. Установка такой кнопки исключит паразитический разряд аккумуляторов при подключенной нагрузке, которая ничего не потребляет.
Аккумуляторы в комплект поставки не входят и приобретаются отдельно.
