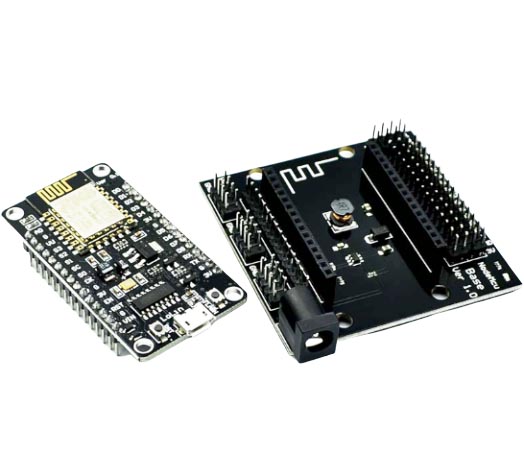

Плата NodeMcu Lolin на основе ESP8266MOD + Base Shield

Плата NodeMcu Lolin на основе ESP8266MOD:

Это не просто модуль связи, а плата, имеющая возможность программирования и вывода управляющих сигналов (типа вкл/выкл и ШИМ) по 9 линиям GPIO.
Идеален для работы в составе "Умного дома", "интернета вещей".
Возможны интересные применения в робототехнике.
Платформа разработки на основе ESP8266 с открытым исходным кодом,подходит для создания прототипов IoT устройств за несколько скриптов. Язык программирования Lolin. По умолчанию в чип загружена прошивка NodeMCU (для работы со скриптовым языком программирования Lolin), но вы можете прошить чип и установить ядро Arduino. На плате имеются цифровые входы/выходы (с ШИМ), интерфейсы UART, I2C, SPI и аналоговый вход с АЦП (A0)
USB интерфейс на CP2102

Характеристики:

Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц

Режимы: P2P (клиент), soft-AP (точка доступа) ?

Максимальная выходная мощность: 19,5 дБ·мВт (89 мВт)

Номинальное напряжение: 3,3 В

Входное напряжение: 3,7–20 В

Максимальный потребляемый ток: 220 мА

Портов ввода-вывода свободного назначения: 11

Частота процессора: 80 МГц

Объём памяти для кода: 64 КБ

Объём оперативной памяти: 96 КБ

NodeMCU Base Shield:

Шилд предоставляет по 4 вывода для каждого из выходов на левой стороне платы (от D0 до 3.3v) и по одному для выходов на правой стороне (от A0 до Vin). Кроме этого он содержит разъём питания постоянного тока 5.5×2.1 мм jack, стабилизатор напряжения на 5 В и максимальным током до 1 А и индикатор питания.

Также на плате расширения можно найти четыре разъёма по четыре вывода питания и земли на следующие напряжения: входное с 5.5×2.1 mm jack, 5 В со стабилизатора платы, 5 В с USB, 3.3 В с платы NodeMCU.

Для крепления платы на ней есть четыре сквозных отверстия, совпадающих с отверстиями на NodeMcu Lua.
