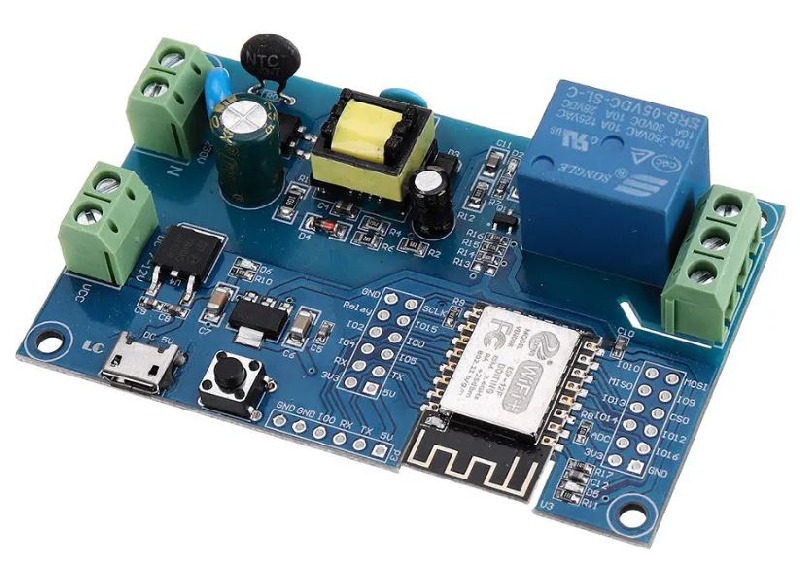

Плата LC-Relay-ESP12-1R-MV с блоком питания 220 В на ESP8266

Плата разработчика на  ESP8266 ESP-12F с одним реле и универсальными источниками питания 220 В, 7-12В, microUSB

Пожалуйста, загрузите техническую информацию по ссылке ниже:

http://www.mediafire.com/file/ha2grpl0c5obyt3/LC-Relay-ESP12-1R-MV_EN.zip/file


Обзор:
Плата разработки LC ESP8266 с одним реле на борту и  модулем ESP-12F WiFi, поддержка AC90-250V/DC7-12V/USB 5V.


Функциональные характеристики
1. Встроенный модуль Wi-Fi ESP-12F, флэш-память большой емкости 4 МБ
2. Порт ввода-вывода модуля WiFi и порт загрузки программы UART извлечены, удобная вторичная разработка
3. Встроенный AC-DC модуль питания переключателя, поддержка пути питания AC90-250V/DC7-12V/USB5V
4. Кнопка сброса RST встроенного модуля Wi -Fi
5.ESP-12F поддерживает использование Eclipse/Arduino IDE и т. д. инструменты разработки, предоставляет справочную программу среды разработки
Arduino /DC30В.

6. Встроенный индикатор питания, 1 программируемый светодиод и индикатор реле.

Вес и габариты:
1. Размер платы: 80 * 50 мм
2. Вес: 34 г

1. L, N: блок питания AC90-250V

2. AC90-250V импульсный блок питания  (при подключении питания переменного тока, пожалуйста, не прикасайтесь сюда руками!!!)

3.VCC，GND：источник питания DC7-12V
5. Кнопка 6X6 мм, кнопка сброса ESP8266
6. Порт загрузки программы UART: ESP8266 GND, RX, TX, 5V, отдельное подключение внешнего последовательного модуля TTL GND, TX, RX, 5V, IO0 необходимо подключить к GND при загрузке.
7. Порт выводов GPIO
8. Выходной конец реле:
NC: нормально закрытый, NC отключается от COM, когда реле закрыто, и соединяется с COM, когда реле отпущено.
COM: общий конец
NO: нормально открытый конец, NO разъединяется с COM, когда реле отпущено, и соединяется с COM, когда реле закрыто.
9. Светодиодный индикатор питания

10. Программируемый светодиодный индикатор
11. Светодиодный индикатор реле.

 Порт Pinout GPIO

 Среда разработки

Arduino ESP8266 поддерживает инструменты разработки Eclipse/Arduino IDE, использовать Arduino будет легко. Среда разработки Arduino создается следующим образом:
1. Установите Arduino IDE 1.8.9 или последнюю версию
2. Откройте Arduino IDE, нажмите «Файл» — «Настройки». в строке меню нажмите «Добавить URL-адрес» в «URL-адресе менеджера дополнительной платы разработки» после ввода настроек:
http://arduino.esp8266.com/stable/package_esp8266com_index.json

3. Щелкните инструмент меню --development board-development manager, найдите «ESP8266», чтобы установить пакет поддержки Arduino для ESP8266 2.5.2 или последней версии

Примечание: поскольку веб-сайт загрузки является иностранным, скорость доступа низкая. Может возникнуть ошибка загрузки, повторите попытку, когда у вас будет хороший интернет-статус.
Загрузка программы:
1. Используйте перемычку для подключения контактов IO0 и GND, подготовьте один последовательный модуль TTL (например, ：FT232) для подключения к USB компьютера, последовательного модуля и платы разработки, как показано ниже:

2. щелкните инструмент в строке меню — плата разработки, выберите плату разработки для ESPino (модуль ESP-12)
3. откройте программу загрузки, щелкните инструмент строки меню — интерфейс Выберите правильный номер порта
4. после нажатия программа загрузки автоматически скомпилируйте и загрузите на макетную плату, как показано ниже:

5. Наконец, отключите IO0 с подключением GND, плату можно включить, снова нажав кнопку питания или нажав кнопку сброса.
