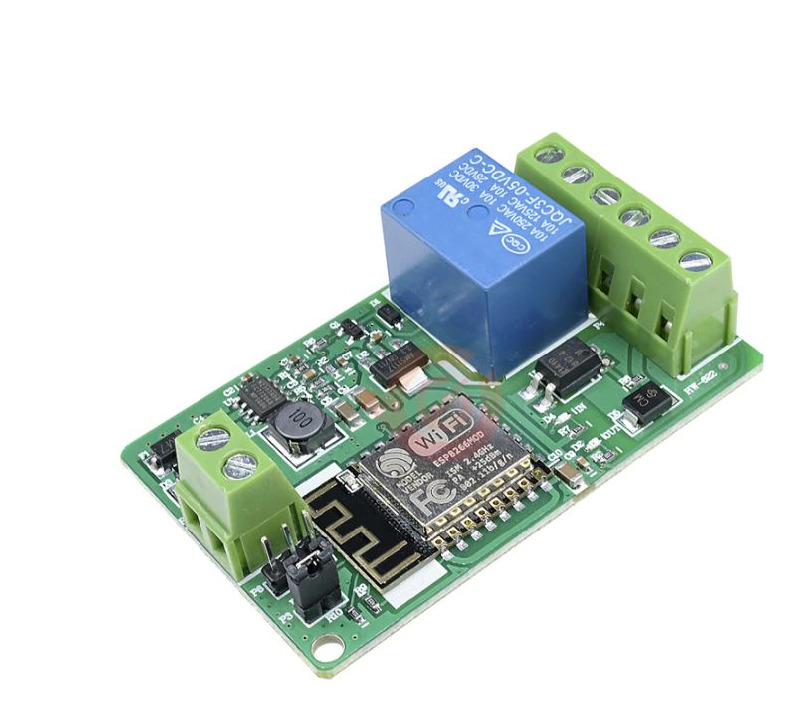

Плата HW-622 на ESP8266 (одноканальный модуль реле)

Характеристики:

Входное напряжение: 7-30 В постоянного тока

Размер платы: 65 мм × 40 мм × 20 мм

Реле 220 в 10 А, имеет нормально открытый и нормально закрытый контакт.

Оптоизолированный один вход.

A: источник питания 7-30 В+ постоянного тока
B: заземление источника питания
C: нормально замкнутый (NC) контакт реле
D: общий (COM) контакт реле
E: нормально открытый (NO) контакт реле
F: выход 5 В+
G: вход оптопары ESP8266 GPIO5
H : земля (изолированный вход оптопары)

Подключение портов:

GPIO_02 LedLink

GPIO_04 Relay1

GPIO_05 Button1 (PC817)

Примеры работы с платой (анг. язык)
