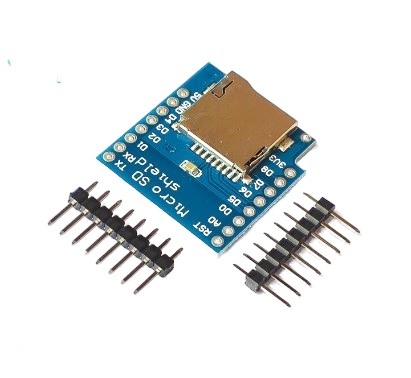

Модуль MicroSD карт для Wemos D1, D1 mini

Модуль MicroSD карт для Wemos D1, D1 mini используется для подключения карт памяти (записи, чтения и хранения данных) в проектах на микроконтроллере Wemos Mini.
Для использования модуля нужно подключить его к контроллеру Wemos Mini, для этого в комплекте имеются две линейки на 8 пин под пайку.

Поскольку модуль MicroSD использует четыре цифровых вывода контроллера D5 – D8, то все остальные будут доступны другой периферии «сквозняком» через плату датчика.
Модуль работает по интерфейсу SPI ( Serial Peripheral Interface).
Данный модуль поддерживает карты памяти типоразмера MicroSD (Trans Flash) поколения SD до 4ГБ.
Для установки карты памяти нужно повернуть её контактами вниз и вставить в разъем до характерного щелчка. Чтобы извлечь карту памяти нужно слегка нажать на нее до щелчка.

Характеристики:
Поддержка карт памяти: MicroSD TF (Trans Flash);
Поколение карт памяти: SD;
Максимальный объем карт памяти: до 4 Гб;
Интерфейс: SPI;
Напряжение питания: 5 В;

Плата модуля имеет полный набор контактов для подключения к микроконтроллеру Wemos Mini, но по факту использует четыре плюс питание:

D5 CLK – последовательный тактовый сигнал;

D6 MISO – вход ведущего, выход ведомого;

D7 MOSI – выход ведущего, вход ведомого;

D8 SS – выбор микросхемы, выбор ведомого;

5V – напряжение питания;

GND – общий контакт.

Размеры:
