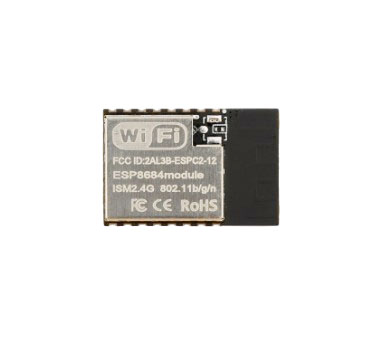

Модуль ESPC2-12 на ESP8684

Модуль ESPC2-12 использует чип ESP8684, это двухрежимный модуль WIFI общего назначения и Bluetooth с низким энергопотреблением с мощными функциями.

Технические характеристики

Wi Fi:

• Поддерживает протокол IEEE 802,11 B/G/N.
• Поддерживает полосу пропускания 20 МГц в диапазоне частот 2,4 ГГц.
• Поддерживает режим 1T1R со скоростью передачи данных до 72,2 Мбит/с.
• Беспроводные мультимедиа (WMM)
• Агрегация кадров (TX/RX A-MPDU, TX/RX A-MSDU)
• Возможность передачи (TXOP)
• Автоматический мониторинг (аппаратный TSF)
• Виртуальный интерфейс Wi-Fi 3 ×
• Одновременная поддержка режима Infrastructure BSS Station, режима SoftAP, режима Station + SoftAP и гибридного режима. Обратите внимание, что при сканировании серии ESP8684 в режиме Station канал SoftAP будет меняться одновременно.
• Поддержка внешних усилителей мощности

Блютуз:

• Bluetooth LE с низким энергопотребление: Bluetooth 5
• Режим высокой мощности (20 дБм)
• Поддерживает скорость 125 кбит/с, 500 кбит/с, 1 Мбит/с, 24 Мбит/с
• Wi-Fi сосуществует с Bluetooth, совместно используйте одну и ту же антенну.
• Частотный диапазон: 2412 ~ 2484 МГц

Мощность передачи:

• 802.11b:+ 20,5 дБм
• 802,11g:+ 19 дБм
• 802.11n:+ 18 дБм

Чувствительность приемника:

• 802.11b: -90 дБм (11 Мбит/с)
• 802,11g: -77 дБм (54 Мбит/с)
• 802.11n: -74 дБм (MCS7)

ЦП и хранилище:

• 32-битный одноядерный процессор с основной частотой до 120 МГц

Оценка CoreMark®:

-Одноядерный 120 МГц: 305,42 CoreMark; 2,55 CoreMark/МГц
-Ускоритель SHA (FIPS PUB 180-4)

• ПЗУ 576 КБ
• 272 КБ SRAM (из которых 16 КБ предназначены для кэша)
• SiP вспышка
• Контроллер вспышки вводит механизм кэша.
• Поддерживает вспышку в программировании цепей (ICP).
• Рабочая температура: -40 ℃ -105 ℃
• Размер: 16 мм x 24 мм x 3 мм
