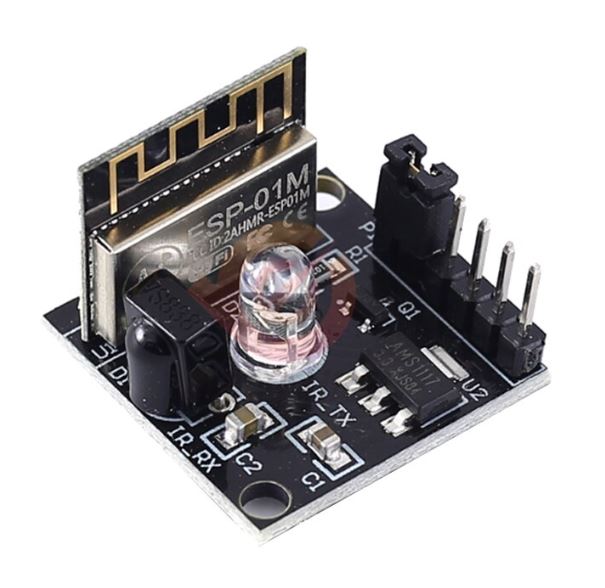

Модуль ESP_IR-TR на ESP8266

1. Описание:

Это инфракрасный  беспроводной WIFI модуль приемопередатчика. ESP-01m модуль с ESP8285 как ядро использоваться в качестве главного управления, программа такая же, как ESP8266. Плата модуля оснащена инфракрасным приёмником и передатчиком, которые контролируются соответственно io14 и io4.

Демонстрационная программа может считывать и излучать инфракрасные ключевые значения и исходные коды, пользователь может записывать инфракрасные пульты дистанционного управления в вашем доме, которые можно управлять удаленно.

2. Особенности:

1>. Поддержка инфракрасного управления

2>. Поддержка беспроводного управления WIFI

3>. Поддержка обновления прошивки

3. Параметры:

1>. Модель: ESP_IR-TR

2>. Рабочее напряжение: 5 В постоянного тока

3>. Рабочая температура:-25 ~ 85

4> Рабочая влажность: 5% ~ 95% относительной влажности

5>. Размер: 23,4*23,4*18 мм

4. Обновление прошивки:

1>. Подключите контакты IO0 и GND.

2>. Подключите модуль к ПК через USB к конвертеру UART.

3>. Откройте программное обеспечение «инструменты для флэш-загрузки V3.6.4».

4>. Задайте параметры.

5>. Нажмите кнопку Пуск для загрузки прошивки.

6>. Удалите соединение между штырями IO0 и GND, затем выполните обновление.

5. Посылка:

1>.1 шт. инфракрасный приемопередатчик ESP8285 беспроводной WIFI приемопередатчик модуль

При подключении к TTL загрузчику:

GND -------- GND

5 в -------- 5 В

RX -------- TX

TX --------- RX

При программировании программы, IO0 и GND должны быть коротко замыканы, и модуль должен быть включен снова; После программирования, отключите IO0 и GND и включите питание снова для запуска программы.
