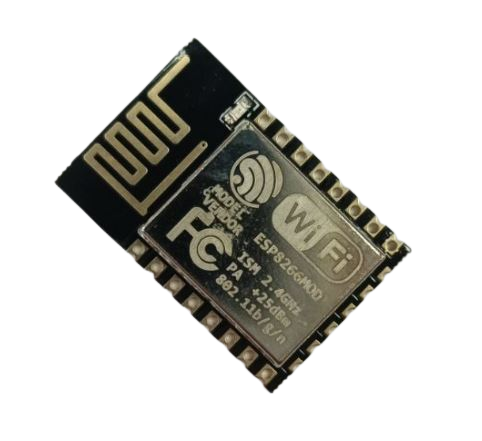

Модуль ESP-12E на ESP8266

Артикул: 10976

191 руб.

Наличие: 23 шт

_{В магазине: 23 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Модуль ESP-12E состоит из SoC ESP8266, 4 МБ флэш-памяти SPI, кристалла 26 МГц, антенны на печатной плате

Особенности:
- Поддержка беспроводного стандарта 802.11 b/g/n;
- Поддержка 2 режима работы Wi-Fi Direct (P2P), soft-AP;
- Интегрирован стек протокол TCP/IP;
- Интегрированы TR переключатель, балун, LNA, усилитель и согласователь сети;
- Интегрированы PLLs, регуляторы, DCXO и блок управления питанием;
- Выходная мощность в режиме 802.11b: +19.5dBm;
- Поддержка подключения нескольких TCP Client;
- Ток утечки при отключение питания < 10 мкА;
- Интегрирован 32-бит микроконтроллер;
- Интерфейсы SDIO 1.1/2.0, SPI, UART;
- Технология STBC, 1×1 MIMO, 2×1 MIMO;
- A-MPDU и A-MSDU агрегация и 0.4мс защитный интервал;
- Прием/передача пакетов <2мс;
- Энергопотребление в режиме ожидания <1.0мВт(DTIM3).

Контакт	Функция
RST	Сбросить модуль
АЦП0	Вывод АЦП с 10-битным разрешением
RU	Контакт включения чипа (активный ВЫСОКИЙ)
GPIO16	Контакт GPIO16 (вывод из режима глубокого сна)
GPIO14	Контакт GPIO14 (HSPI_CLK)
GPIO12	Контакт GPIO12 (HSPI_MISO)
GPIO13	Контакт GPIO13 (HSPI_MOSI)
ВКК	Источник питания 3,3 В (макс. 3,6 В)
СДКМД	Командная строка SDIO (GPIO11)
SDD0	Данные SDIO 0 (GPIO7)
SDD2	Данные SDIO 2 (GPIO9)
SDD3	Данные SDIO 3 (GPIO10)
SDD1	Данные SDIO 1 (GPIO8)
SCCLK	SDIO CLK (GPIO6)
ЗАЗЕМЛЕНИЕ	Контакт заземления
GPIO15	Контакт GPIO15 (HSPI_CS)
GPIO2	Контакт GPIO2 (TXD1)
Вспышка	Вывод флэш-памяти (GPIO0)
GPIO4	Контакт GPIO4 (SDA — программный I2C)
GPIO5	Контакт GPIO5 (SCL — программный I2C)
RXD0	Контакт UART0 RXD (GPIO3)
TXD0	UART0 TXD (GPIO1)
