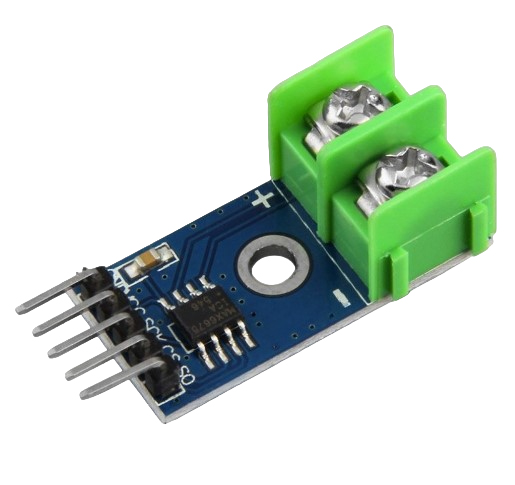

Модуль термопары на MAX6675

Модуль термопары на MAX6675, используется для преобразования аналогового сигнала с термопары типа К (хромель-алюмелевая) в цифровой сигнал с компенсацией холодного спая для Arduino контроллера или другого управляющего микропроцессорного устройства.
Для использования преобразователя MAX6675 нужно сначала подключить к нему термопару типа К. Для этого преобразователь оснащен двумя клеммами зажимами с обозначением «+» и «–».
Модуль АЦП MAX6675 оснащен однорядной группой из пяти контактов для подключения к Arduino контроллеру или другому управляющему микропроцессорному устройству:

GND – общий контакт;

VCC – напряжение питания;

SCK, CS, SO – интерфейс SPI.
Для работы с модулем в среде разработки нужно установить специальную библиотеку.
Модуль оснащен интегрированным контролем обрыва термопары и интегрированной компенсацией холодного спая.
Питание модуля может осуществляться или от контроллера или от внешнего источника питания (блока питания, батареи).

Характеристики:

Напряжение питания: 3-5В

Диапазон измерения температуры: от 0 ° C до 800 ° C.

Точность измерения: до 0.25˚C

Погрешность: ±2˚C

Интерфейс связи: односторонний SPI.
