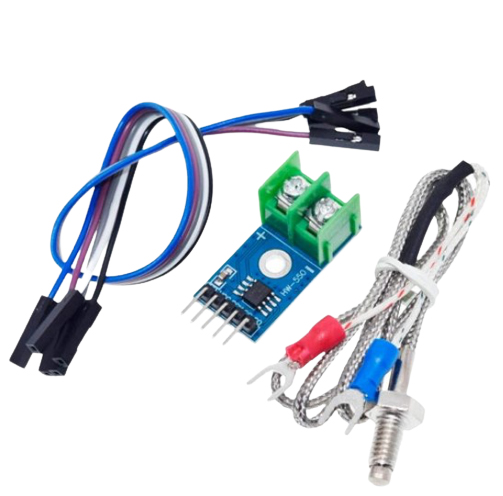

Модуль термопары на MAX6675 с термопарой К-типа (от 0 ° C до 800 ° C

Модуль термопары на MAX6675 с термопарой К-типа (от 0 ° C до 800 ° C,  используется для преобразования аналогового сигнала с термопары типа К (хромель-алюмелевая) в цифровой сигнал с компенсацией холодного спая для Arduino контроллера или другого управляющего микропроцессорного устройства.
Для использования преобразователя MAX6675 нужно сначала подключить к нему термопару типа К, которая входит в комплект поставки. Для этого преобразователь оснащен двумя клеммами зажимами с обозначением «+» и «–». К клемме «+» нужно подключить контакт термопары с кембриком красного цвета, к клемме «–» нужно подключить контакт термопары с кембриком синего цвета.
Термопара оснащена резьбовым креплением диаметром 6 мм, экранированным кабелем длиной 50 см и двумя клеммами. Диапазон измеряемой температуры от 0 до +600°С, возможно кратковременное измерение температуры значением до 1024°С.
Модуль АЦП MAX6675 оснащен однорядной группой из пяти контактов для подключения к Arduino контроллеру или другому управляющему микропроцессорному устройству:

GND – общий контакт;

VCC – напряжение питания;

SCK, CS, SO – интерфейс SPI.

Для подключения преобразователя MAX6675 к контроллеру в комплекте поставки есть 5x Dupont кабель мама-мама 20см.
Для работы с модулем в среде разработки нужно установить специальную библиотеку.
Модуль оснащен интегрированным контролем обрыва термопары и интегрированной компенсацией холодного спая.
Питание модуля может осуществляться или от контроллера или от внешнего источника питания (блока питания, батареи).

Характеристики:

Напряжение питания: 3-5В

Диапазон измерения температуры: от 0 ° C до 800 ° C.

Точность измерения: до 0.25˚C

Погрешность: ±2˚C

Интерфейс связи: односторонний SPI.

Длина термопары: около 50 см.
