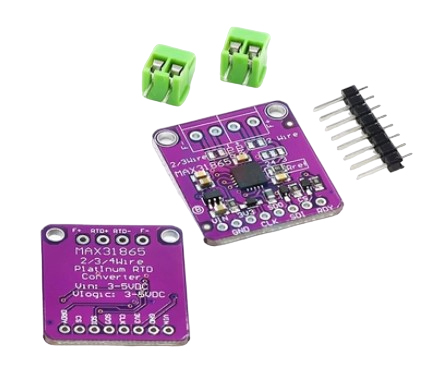

Модуль термометра сопротивления PT100-PT1000 на MAX31865

Модуль термометра сопротивления PT100-PT1000 на MAX31865.
Детекторы температуры сопротивления (RTDs)-это датчики температуры, которые содержат резистор, который изменяет значение сопротивления по мере изменения температуры, в основном своего рода термистор.
В этом датчике резистор на самом деле представляет собой небольшую полосу платины с фиксированным сопротивлением при 0 °C.
По сравнению с большинством термисторов NTC/PTC, PT Тип RTD гораздо более стабильный и точный (но и более дорогой) используется в течение многих лет для измерения температуры в лабораторных и промышленных технологиях и имеет репутацию точности (лучше, чем термопары), повторяемости и стабильности.
Тем не менее, чтобы получить эту точность и точность из вашего датчика, вы должны использовать усилитель, который предназначен для чтения низкого сопротивления. Еще лучше иметь усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов.
Для этого и предназначен модуль температуры MAX31865 RTD для PT100 к PT1000.
На плате модуля стабилизатор напряжения питания и вся необходимая обвязка для правильной работы преобразователя.

Технические характеристики

Напряжение питания (В): 3.0 - 5
Интерфейс: SPI
Тип датчика: PT100, PT1000
Разрядность преобразователя (бит): 15
Разрешение (°С): 0.03125
