Датчик температуры на DS18B20 Q36

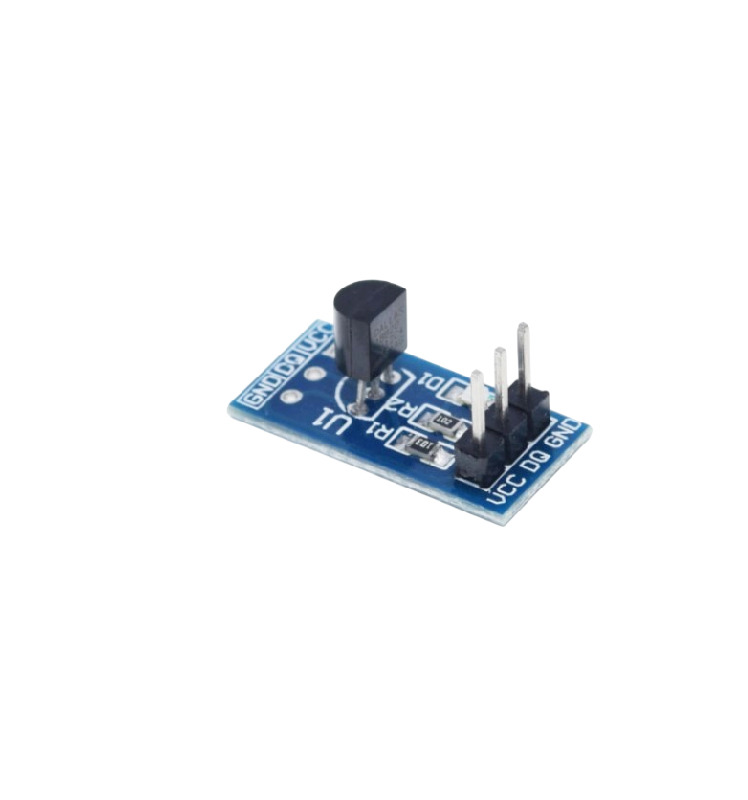

Датчик температуры на DS18B20 Q36 это модуль компактного цифрового термометра основан на широко распространённом температурном сенсоре DS18B20. Чип датчика DS18B20 установлен на универсальной несущей плате размерами 21х10мм с двухсторонней разводкой линий питания и данных для проводного подключения методом пайки или беспаячного прототипирования. В схеме модуля предусмотрена внутренняя подтяжка цифрового выхода интерфейса 1-Wire к высокому логическому уровню через резистор 10кОм. Дополнительно установлен световой индикатор, указывающий на наличие рабочего напряжения питания.

Цифровой модуль DS18B20 выполняет единственную задачу — измеряет температуру окружающей воздушной среды в диапазоне от -55°C до +125°C. Данные измерений генерируются в виде цифрового сигнала в двоичном формате, передающиеся по протоколу 1-Wire на соответствующий вывод сенсора. На борту чипа DS18B20 интегрирована высокоскоростная память SPM SRAM (ScratchPad Memory) размером 9 байт, в которую осуществляется запись данных производимых измерений. В датчике интегрирована энергонезависимая память EEPROM, хранящая различные параметры, включая настраиваемую разрядность данных измерений и пользовательские настройки. А также имеется память ROM с записанным в ней уникальным для каждого изделия 64-битный идентификационным кодом, благодаря которому по интерфейсной шине 1-wire можно подключать в схему немногим более 100 датчиков, и работать с каждым из них в отдельности. Любые операции с датчиком DS18B20 выполняются внешним управляющим контроллером (хост-системой). Команды для программирования датчика DS18B20 c интерфейсом 1-wire, включая несколько разнообразных примеров, реализованы в подключаемой С/С#-совместимой библиотеке OneWire (см.раздел с программным обеспечением).

Технические характеристики:

Питание: 3.0-5.5В постоянного тока DC

Максимальный ток: 1.5 мА

ИС термодатчика: DS18B20 Dallas / аналог

Диапазон измерения температуры: -55°C ~ +125°C

Погрешность (гистерезис): ±0.5°C в промежутке от -10°C до +85°C

Разрядность данных: 9-бит, 10-бит, 11-бит, 12-бит

Шаг измерения 0.5°С, 0.25°С, 0.125°С, 0.0625°С

Время измерения: 94 мсек, 188 мсек, 375 мсек, 750 мсек

Интерфейс: однопроводной, 1-Wire (OneWire)

Устойчивость к агрессивным кислотным средам: нет

Разъём коммутации: 1х3 контакта с шагом 2.54мм

Размеры: 21 х 10 x 10.5мм
