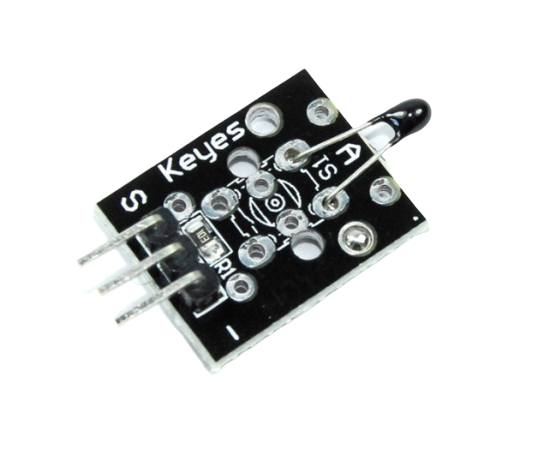

Аналоговый датчик температуры KY-013 (NTC 3950)

Аналоговый датчик температуры полезен тогда, когда требуется знать температурные значения в режиме реального времени. Плата датчика состоит из трёхконтактного соединителя, резистора и терморезистора, который с изменением температуры изменяет своё сопротивление.

Модуль KY-013 можно использовать не только для определения температуры воздуха, но и любой поверхности: для этого достаточно между датчиком температуры и поверхностью нанести термопасту, закрепив плату механическим креплением. Также при невозможности механического закрепления используют клей.

Подсоединение в схему осуществляется следующим образом: «GND» подключают к земле, контакт «S» – к данным, а вывод без названия – к питанию. Если датчик выдаёт некорректные значения, следует просто поменять питание и землю местами.

Поскольку производитель использует разные терморезисторы, необходимо перед включением в схему выполнить калибровку с применением омметра: взять датчик, поместить его в температурные условия с заранее измеренными температурными параметрами, замерить омметром. Затем переместить в новые температурные условия и вновь замерить омметром.
