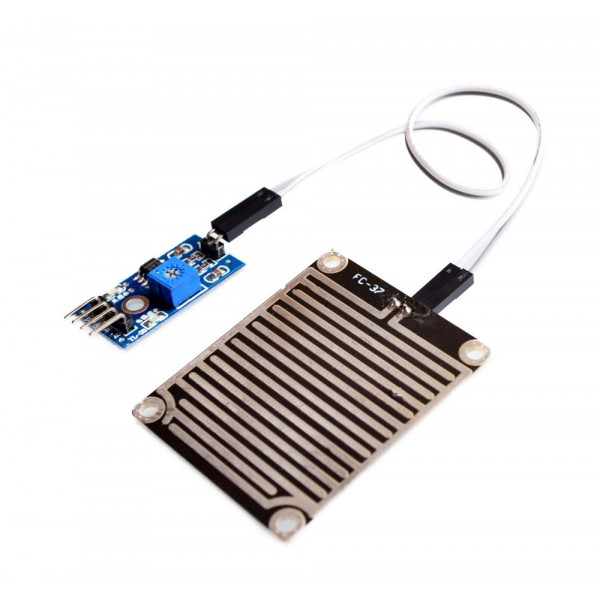

Датчик дождя, пара, воды FC-37

Артикул: 3589
Датчик дождя, пара, воды FC-37
(0)
81 руб.
Наличие: 34 шт
шт

Датчик дождя, пара, воды FC-37.

  •
  • собран на микросхеме LM393;
  • сенсорная поверхность: 5 х 4 см защищенная от окисления, проводимости, имеет высокое качество и долговечность;
  • отдельный чувствительный элемент;
  • настройка чувствительности при помощи встроенного потенциометра;
  • цифровой и аналоговый выходы;
  • напряжение питания датчика 3,3 – 5В;
  • контакты: питание, земля, цифровой вывод, аналоговый вывод;
  • длина соединяющего кабеля: 200 мм;
  • размеры модуля датчика (с учетом штыревых контактов): 39,2 х 15,4 х 7,8 мм;
  • вес: 14 г.

Датчик дождя (погодный модуль, датчик пара, воды, дождя, капель) для Arduino представляет собой чувствительный модуль, который собственно и реагирует на капли. Микросхема с операционным усилителем LM393 обрабатывает сигнал и передает его на управляющий контроллер в цифровом и аналоговом виде. Для использования датчика нужно

  • собрать на его основе макет
    • подключить питание,
    • подключить к контроллеру,
  • поместить датчик в среду измерения.
  • записать на контроллер специальную программу, которая позволяет работать с датчиком.

Можно начинать работу.

Сигнализация работы датчика дождя (погодного модуля) для Arduino:

  • Зеленый светодиод, расположенный на плате, горит, когда на датчик подается питание.
  • Красный светодиод, который горит, когда датчик передает данные на контроллер.

Датчик дождя, погодный модуль имеет два интерфейса для подключения внешних устройств:

  • для подключения к питанию и микроконтроллеру используется 4-контактный штыревой интерфейс. Обозначение контактов: VCC – напряжение питания; GND – общий контакт; D0 – цифровой выход; A0 – аналоговый выход;
  • для подключения чувствительного элемента используется 2-контактный штыревой интерфейс.

Управление датчиком дождя:

  • от Arduino контроллера,
  • от другого управляющего микропроцессорного устройства с помощью специальных программ.

На плате расположен переменный подстроечный резистор, который используется для настройки порога срабатывания датчика (чувствительности). Использование датчика дождя (погодного модуля) для Arduino:

  • для измерения количества осадков;
  • для экономии воды. Датчик прерывает запрограммированные циклы полива при накоплении определенного уровня осадков;
  • для управления работой стеклоочистителей. В соответствии с количеством дождевых капель на ветровом стекле, датчик дождя активирует стеклоочистители и устанавливает режим их работы.
