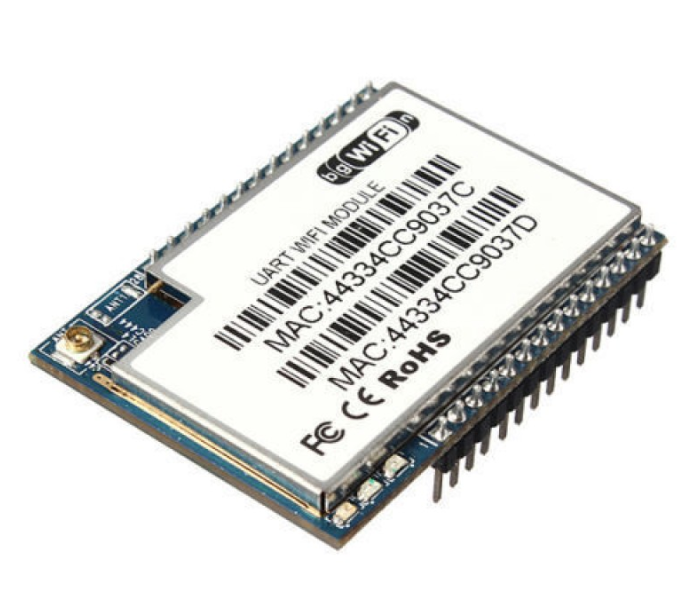

WI-FI модуль HLK-RM04

 HLK-RM04 - многофункциональный Wi-Fi / Ethernet модуль. Кроме Wi-Fi, 802.11b/g/n до 150 Мбит с защитой 64/128/152 бит WEP, WPA-PSK/WPA2-PSK, WPA/WPA2, модуль имеет WAN / LAN Ethernet выходы, USB, UART, 6 GPIO, поддержку OpenWRT и шустрый (для Wi-Fi модуля) 360 МГц процессор RT5350F. Все это в сумме делает его вполне самодостаточным маршрутизатором.

Настроить модуль можно, перейдя после подключения на 192.168.16.254, где вас встретит стандартная для любого роутера страница настроек (на самой странице модуль и будет обозначен как роутер, это связано с тем, что модуль производится в первую очередь как мозг именно для роутеров, и такая вот у него заводская прошивка).

Чтобы войти в режим  управления AT командами, необходимо подать 0 на RESET на время больше 100 мс, но меньше 5 с. При подаче 0 больше 5 с, модуль сбросит настройки в значения по умолчанию.

Характеристики:

• Напряжение питания: 5В
• Потребление: 140мА
• Скорость передачи: 230.4 Кбит/с
• Рабочая температура: -25~75°c
• Встроенный 360MГц процессор MIPS, 16Mб RAM и 4Mб Flash
• Поддерживаемые сетевые протоколы: TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP

4.Electrical Characteristics
Exceeding these conditions will result in damage to the device


5.Typical Application Circuit
