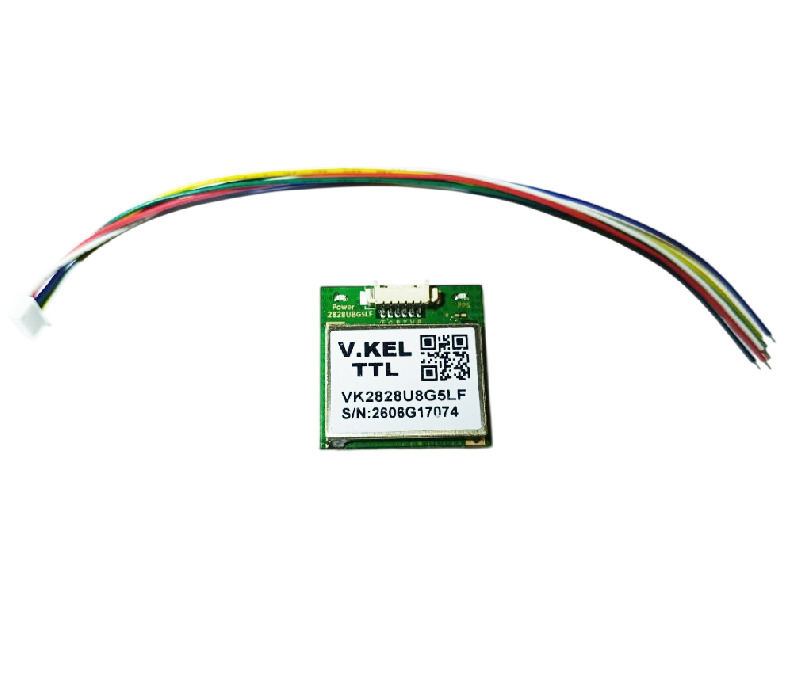

GPS модуль VK2828U8G5LF

GPS модуль VK2828U8G5LF построен на базе чипа Ublox UBX-G7020-KT. С его помощью можно получать координаты по GPS и ГЛОНАСС. В приёмнике имеется встроенная память, в которую можно сохранять настройки. Модуль оснащён встроенной керамической антенной, работает по протоколу NMEA 0183.

 VK2828U8G5LF является обновленной версией VK2828U7G5LF (артикул 15165). Они имеют одинаковые габариты и распиновку, но U8G5LF построен на более новом чипе и обеспечивает лучшие характеристики: большую чувствительность, более высокую точность и лучшую поддержку спутниковых систем.

Технические характеристики:

Напряжение питания: 3.3 В — 5 В;

Потребляемый ток: 30 мА при 5В;

Чувствительность приёмника: Отслеживание: -164 dBm; Захват: -159 dBm; Холодный старт: -147 dBm;

Максимальная высота: 50 км;

Максимальная скорость: 500 м/с;

Точность измерения скорости: <0,1 м/с;

Точность измерения направления: <0.5 градуса;

Точность позиционирования: 1.8 м (с SBAS);

Принимаемые системы:;GPS, Galileo, BeiDou, GLONASS, QZSS.

Среднее время холодного старта: 26 с;

Частота обновления параметров: 1-10 Гц.;

Формат выходных данных NMEA 0183 V3.0;

Типы передаваемых сообщений: GGA, GSA, GSV, RMC, VTG, GLL, MSS;

Размеры: 28.4×28.4 мм.

Идентификаторы NMEA: В U8G5LF при активном использовании нескольких систем (например, GPS + GLONASS) в начале строк данных вместо привычного GPRMC может использоваться GNRMC. Если ваше программное обеспечение или прошивка ищет строго GPRMC, могут возникнуть проблемы с обработкой данных.

Распиновка:

E – Enable;

G – GND;

R – Rx;

T – Tx;

V — + питания;

P — сигнал захвата спутников, он же выводится на два светодиода на плате модуля (PPS).
