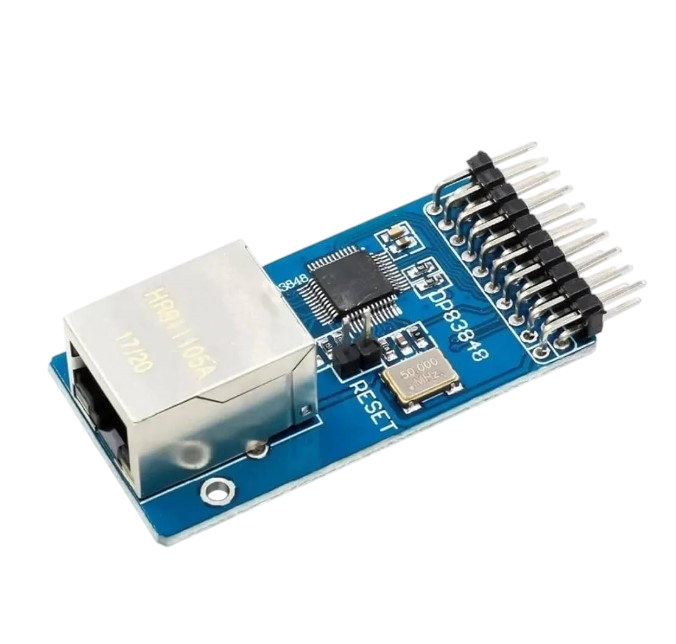

Ethernet модуль на DP83848

Модуль представляет собой законченное решение физического уровня (PHY) для подключения микроконтроллеров и процессоров к сетям Ethernet. Он построен на надежном промышленном трансивере DP83848C от Texas Instruments и обеспечивает стабильную проводную связь на скоростях 10 и 100 Мбит/с. Устройство идеально подходит для систем автоматизации, промышленных контроллеров, сетевых интерфейсов и проектов Интернета вещей (IoT) .

Технические характеристики:

Чип DP83848C (Texas Instruments)

Скорость сети 10/100 Мбит/с, полный и полудуплекс

Напряжение питания 3.3 В постоянного тока (диапазон 3.0 – 3.6 В)

Потребляемая мощность < 270 мВт (тип.)

Потребляемый ток 92 мА (макс.)

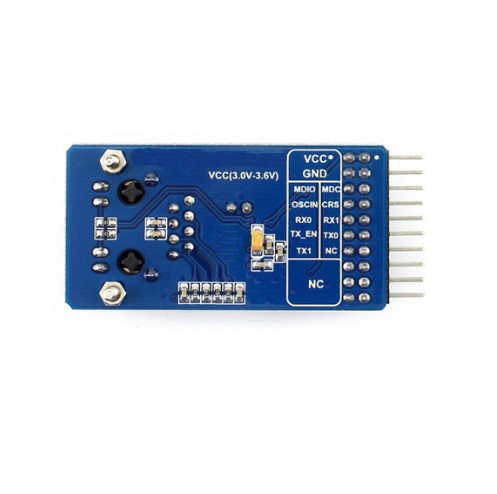

Интерфейс подключения к МКMII / RMII / SNI через 2×10 pin-коннектор с шагом 2.54 мм

Сетевой разъем RJ45 со встроенными трансформаторами (магнитной обвязкой)

Габаритные размеры 52.8 × 27 мм (плата Waveshare)

Рабочая температура 0…+70°C (коммерческий диапазон для DP83848C)

Ключевые особенности:

Надежный PHY-трансивер. Основан на микросхеме Texas Instruments DP83848C — промышленном стандарте для встраиваемых Ethernet-приложений .

Поддержка 10/100 Мбит/с. Полностью совместим со стандартом IEEE 802.3u, автоматическое определение скорости .

Гибкие интерфейсы управления. Поддерживает стандартный MII (Media Independent Interface), сокращенный RMII (Reduced MII) и SNI (Serial Network Interface) .

Auto-MDIX. Автоматическое определение и переключение типа кабеля (прямой или кроссовер). Не нужно следить за типом обжима — модуль сам подстроится .

Низкое энергопотребление. Потребляемая мощность менее 270 мВт. Изготовлен по современной 0.18-мкм CMOS-технологии .

Увеличенная дальность связи. Стабильная работа с кабелем категории 5 длиной до 137–150 метров, что превышает стандартные требования IEEE .

Высокая помехоустойчивость. Устойчивость к электростатическому разряду до 4000 В (модель человеческого тела). Низкий уровень битовых ошибок (BER < 10⁻¹⁰) .
