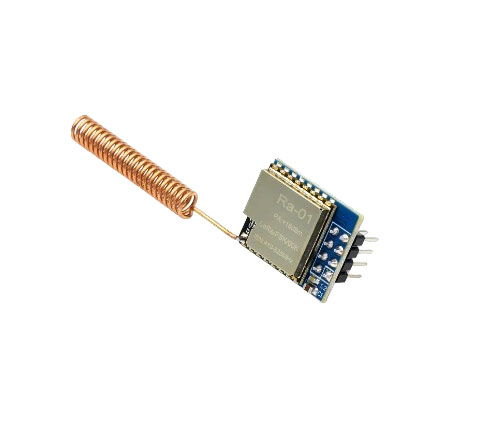

Приёмопередатчик SX1278 RA-01 LoRa/FSK/DOK

Артикул: 13953

726 руб.

Наличие: 6 шт

_{В магазине: 6 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Трансиверы серии SX127x обладают такими важными качествами для построения систем связи, как большая дальность передачи данных, работа от батарейного питания, устойчивость к интерференционным помехам, что избавляет разработчиков конечных решений от необходимости применения повторителей и создания сложной инфраструктуры сетей.

RA-01 использует технологию расширенного спектра LoRa с расстоянием связи 10 000 метров. Обладает высокой помехоустойчивостью и имеет низкое энергопотребление, может быть запитан от батареи напряжением 3 В

Название модуля	Ra-01
Интерфейс передачи данных	SPI
Скорость передачи данных	до 300 Кбит/с
Спектральный диапазон	410-525 МГц
Расстояние связи	до 3-5 км в городе до 10 км в пригороде
Форма антенны	пружина
Коэффициент усиления антенны	2,5 дБи
Максимальная мощность передачи	18 ±1 дБм
Рабочий ток	при 433 Мгц: TX 93 мА; RX 12,15 мА; режим ожидания 1,6 мА при 470 Мгц: TX 97 мА; RX 12,15 мА; режим ожидания 1,5 мА
Общие характеристики
Питание	напряжение 2,5 В ~ 3,7 В; рекомендуемое 3,3 В
Рабочая температура	-35℃ ~ 85℃
Размер	17 x 16 x 3,2 (±0,1) мм

Распиновка:

Модель	Модель	Название контакта	Описание функции
Ра-01	Ра-02
1	-	ANT	антенна
2	1 , 2	GND	земля
3	3	3.3V	Питание 3,3 В
4	4	RST	сброс
5	5	DIO0	Цифровой IO0, конфигурация программного обеспечения
6	6	DIO1	Конфигурация программного обеспечения цифрового IO1
7	7	DIO2	Цифровая конфигурация программного обеспечения IO2
8	8	DIO3	Конфигурация программного обеспечения цифрового IO3
9	9	GND	земля
10	10	DIO4	Конфигурация цифрового ввода-вывода 4
11	11	DIO5	Конфигурация программного обеспечения цифрового ввода-вывода IO5
12	12	SCK	Вход синхронизации SPI
13	13	MISO	Выход данных SPI
14	14	MOSI	Ввод данных SPI
15	15	NSS	Выбор входа чипа SPI
16	16	GND	земля
