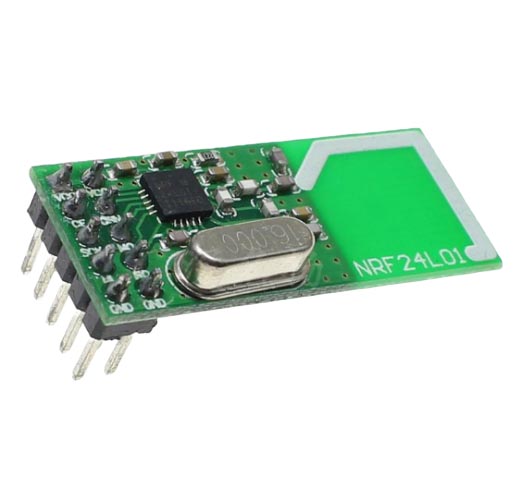

Модуль трансивера NRF24L01 для Arduino (2,4Ггц)

Радиомодуль NRF24L01 2,4ГГц трансивер используется в макетах и проектах на микроконтроллерах для передачи полученных с датчиков или обработанных данных на расстояние с помощью беспроводной связи. Эта информация используется для мониторинга и регистрации даты и времени, а также для управления с ее помощью различными устройствами.
Для использования модуля нужно сначала собрать с его помощью макет, создать программу для управления и начинать работу.
Управление радиомодулем осуществляется от Arduino контроллеров, других управляющих микропроцессорных устройств, датчиков, электронных вычислительных машин через Serial Peripheral Interface (SPI) с помощью специальных программ.
Радиомодуль NRF24L01 2,4ГГц трансивер имеет колодку из 8 контактов для управления и питания, а также двух контактов заземления.
Обозначение контактов:

• левая полоса VCC, CE, SCK, MISO, GND;
• правая полоса VCC, SCN, MOSI, IRQ, GND.

Питание модуля осуществляется или от батареи, или от Arduino контроллера (другого управляющего микропроцессорного устройства).
Для работы устройства требуется напряжение в диапазоне 1,8 – 3,6 В, оно является оптимальным. Но, входы/выходы устройства рассчитаны и на напряжение 5В, поэтому при подключении такого питания дополнительные согласующие цепи ставить нет необходимости.

Характеристики:

• Максимальная рабочая скорость до 2Мб/с
• GFSK эффективная модуляция
• Обладает свойствами анти вмешательства и идеально подойдет для промышленного контроля
• 125 каналов, многоточечная связь и скачкообразная перестройка частоты для удовлетворения коммуникационных потребностей
• Маломощный: 1.9 - 3.6В и только 1мкА в режиме выключенного питания
• Имеет встроенную 2.4ГГц антенну
• Поддерживает программное обеспечение для настройки адреса
• Модуль для Arduino может быть напрямую подключен к различным микроконтроллерам
• Программирование программного обеспечения очень удобно
• Оснащен встроенным регулятором напряжения
• Cтандартный DIP Pitch интерфейс для встраиваемых приложений
