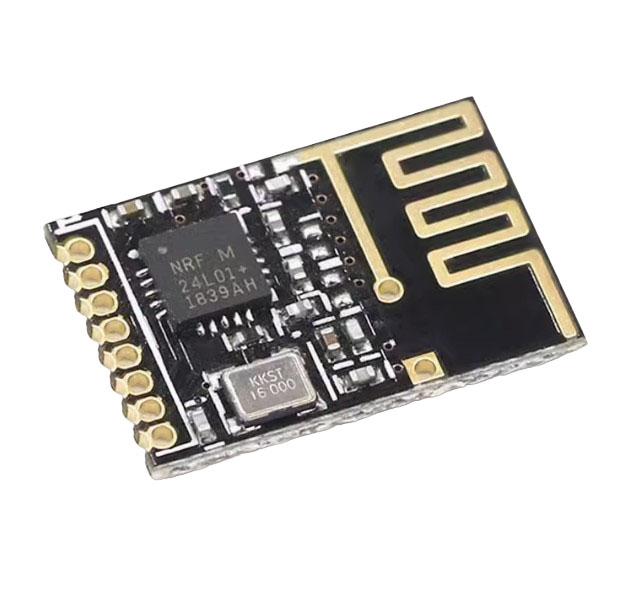

Модуль трансивера NRF24L01 2,4ГГгц SMD

Радио модуль NRF24L01 позволяет связать приборы радиоканалом передачи данных. С помощью NRF24L01 до семи приборов объединяются в общую радиосеть топологии звезда на частоте 2,4 ГГц. Один прибор в радиосети ведущий, остальные ведомые. При упрощенном рассмотрении модуль приемопередатчика является конвертером интерфейса SPI в радиосигнал. Берет на себя все функции преобразования проводного интерфейса SPI в радиосигнал, содержит приемник, передатчик и миниатюрную антенну. Специалисту не обязательно знать особенности кодирования модулем данных по радио, достаточно правильно организовать работу SPI и установить настройки каждого модуля работающего в радиомосте.

Установка выходной мощности модуля, каналов радиообмена и настройка протокола производятся через интерфейс SPI. Совместим с модулями nRF2401A, nRF2402, nRF24E1 и nRF24E2.

SMD вариант модуля, для монтажа на плату.

Характеристики:

Рабочее напряжение: 1.9–3.6 В

Рабочий ток:  11,3 мA в покое /13,5 мА в режиме обмена данными / 22 мА пиковое потребление при приеме

Частоты каналов 126

Скорости обмена: 256 Кбод, 1 Мбод, 2 Мбод

Модуляция GFSK

Чувствительность приемника:  –85 dBм при скорости 1 Мбод

Предельная температура воздуха:  при работе –40 - +85 °C / при хранении –40 - +125 °C

Подключение к Arduino:

МИСО -> 12

MOSI -> 11

СХК -> 13

CE -> 8

CSN -> 7
