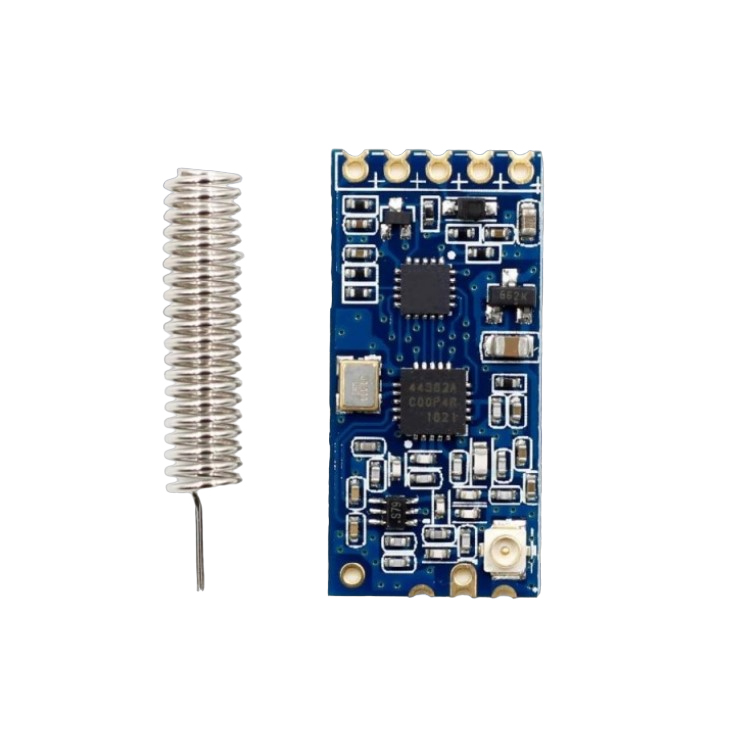

Модуль трансивера HC-12 на SI4438, 433 МГц

HC-12 - приемопередающий модуль связи на базе чипа SI4438. Модуль работает со стандартным Serial UART интерфейсом. Так же поддерживаются AT команды, для них используется выход SET.

Характеристики:

Частота: от 433.4 до 473 мГц. Доступно 100 независимых каналов

Рабочее напряжение: 3.3В - 5В

Потребляемый ток в режиме покоя: 16 мА

Дальность передачи: 0,6 км. (до 1 км на открытом пространстве, при скорости 4800 бит/сек)

Скорость: 1.2Кбс - 115.2Кбс （9.6Кбс по умолчанию）

Мощность приема: -112дБц ~ -95дБц

Мощность передачи: 20дБц

Управление: UART/TTL

Рабочая температура: -40℃ to +85℃

Размеры: 27.8 x 14.4 x 4mm

Поддерживаемые АТ команды:

AT - тестовая команда. В случае удачи ответ «ОК»

AT+Bxxxx изменение скорости передачи. (AT+B115200). Возможные значения:  1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200. По умолчанию — 9600.

AT+Cxxx выбор канала передачи. Возможные варианты: от 001(по умолчанию) до 100. AT+Px выбор режима мощности. Возможные значения: от 1 до 8 (по умолчанию). Значения соответствуют следующим режимам в dBm: -1 2 5 8 11 14 17 20 (по умолчанию).

AT+Ry информация о настройке модуля. Возможные значения: B – скорость, C – номер канала, F – режим энергосбережения, P – мощность передатчика. Пример: команда «AT+RP» - ответ «OK+RP: +20dBm».

AT+RX выведет все данные, из предыдущего пункт.

AT+V информация о версии ПО.

AT+SLEEP отправляет или выводит модуль из спящего режима.

AT+DEFAULT установка всех параметров в значения по умолчанию.

AT+UPDATE режим обновления прошивки.

При работе модуля в течение длительного времени в режиме передатчика и напряжении питания свыше 4.5В, рекомендуется использовать выпрямительный диод 1N4007 для сглаживания пульсации встроенного LDO-регулятора (Low-Drop-Out).
