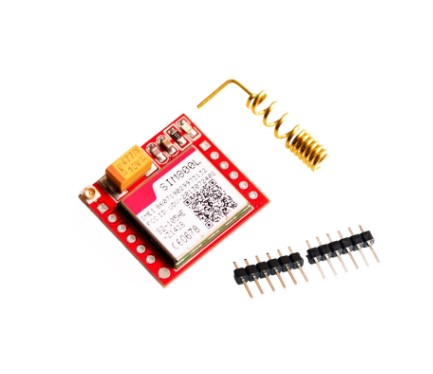

GSM/GPRS модуль SIM800L с антенной

Модуль GSM/GPRS на основе чипа SIM800L в комплекте с антенной и слотом SIM карты. Модуль поддерживает прием звонков, исходящие вызовы, отправку и прием SMS сообщений, передачу данных по стандарту GPRS. SIM800L соединяется с микроконтроллером через последовательный UART интерфейс, для управления модулем используются AT команды.

Описание протокола AT команд можно посмотреть в документации на SIM800L.

SIM800L требует отдельного мощного источника питания, в пиковые режимы обеспечивающего ток 2А.

Характеристики:

 * Скорость UART: 1200–115200 бод

 * Четыре диапазона: EGSM900, DCS1800, GSM850, PCS1900

 * Мощность передачи в различных диапазонах: DCS1800, PCS1900 - 1 Вт; GSM850, EGSM900 - 2 Вт)

* Автоматически выполняет поиск в четырех частотных диапазонах, поддерживает сеть 2G

* Управляется командами AT через UART (3GPP TS 27.007, 27.005 SIMCOM enhanced AT Commands)

 * Автоматическое определение скорости передачи управляющих АТ команд

 * Отправка и получение GPRS данных (TCP/IP, HTTP, и т.д.)

 * Макс скорость передачи GPRS данных 85,6 Кбод

 * Кодирование CS-1, CS-2, CS-3 и CS-4

 * Поддерживает GSM 07.10 протокол

 * Поддержка пакетной передачи широковещательного канала управления (PBCCH) CSD на скоростях 2.4, 4.8, 9.6 и 14.4 Кбод

 * Поддержка неструктурированных данных дополнительных услуг USSD

 * Поддерживает PAP ( протокол идентификации пароля)

 * Поддержка часов реального времени RTC

 * Поддерживает симкарты питанием 3 и 1,8 В

* Размеры: 25 х 25 мм

Назначение контактов:

VIN - Питание модуля

GND - Земля

VDD - Питание конвертера уровней UART

TXD - UART

RXD - UART

GND - Земля

RST - Сброс модуля
