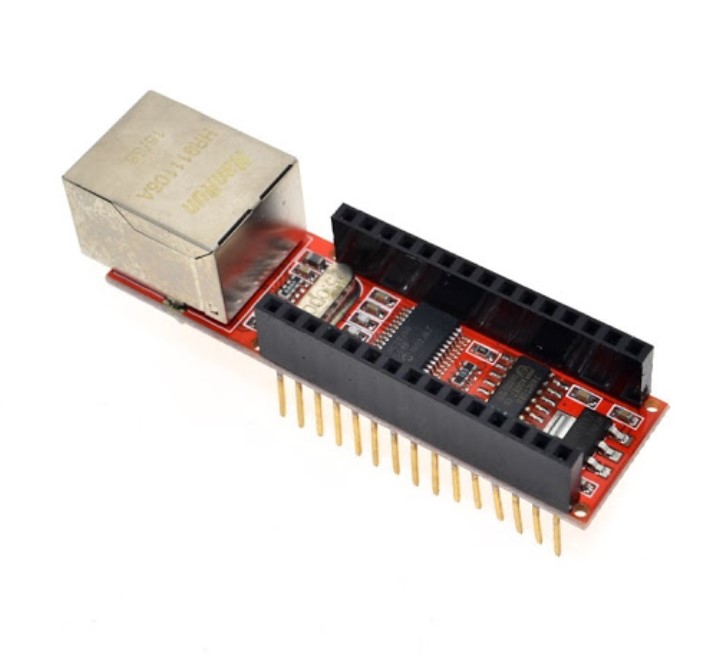

Ethernet модуль на ENC28J60, сетевой модуль для ARDUINO NANO

Ethernet Shield для Arduino NANO - позволит создать TCP/UDP сервер или клиент на базе Araduino Nano и управлять различными устройствами через уже существующую сетевую инфраструктуру.

Характеристики

• Контроллер: ENC28J60;
• Интерфейс: SPI;
• LAN-коннектор с встроенным трансформатором;
• Светодиоды состояния;
• Размеры: 68x18x25 мм (с колодкой и коннектором).

Подключение

На модуле имеются колодки в которые можно вставить Arduino NANO с припаянными пинами сверху или припаять Arduino NANO без пинов снизу.

Примеры

Arduino как TCP-сервер

После загрузки скетча соединитесь с ним через telnet: telnet 198.168.1.99 1000. Всё, что вы введёте с клавиатуры будет отправлено в UART Arduino, а в ваш терминал будет выведено "iArduino.ru"

#include <UIPEthernet.h>

EthernetServer server = EthernetServer(1000);

void setup()
{
  Serial.begin(9600);

  // MAC адрес, должен быть уникальным в сети
  uint8_t mac[6] = {0x00,0x01,0x02,0x03,0x04,0x05};

  // IP адрес сервера, измените на адрес в своей подсети
  IPAddress myIP(198,168,1,99);

  Ethernet.begin(mac,myIP);

  server.begin();
}

void loop()
{
  size_t size;

  if (EthernetClient client = server.available())
    {
      while((size = client.available()) > 0)
        {
          uint8_t* msg = (uint8_t*)malloc(size);
          size = client.read(msg,size);
          Serial.write(msg,size);
          free(msg);
        }
      client.println("iArduino.ru");
      client.stop();
    }
}

Arduino как TCP-клиент

В данном примере Arduino получает IP адрес при помощи DHCP и посылает запрос каждые 5 секунд на порт 5000. В папке библиотеки находится сценарий для perl интерпретатораArduino\libraries\arduino_uip\tests\perl\tcpserver.pl, который ждёт соединения на порту 5000. Запустив этот сценарий на ПК можно обмениваться данными с Arduino.

#include <UIPEthernet.h>

EthernetClient client;
signed long next;

void setup() {

  Serial.begin(9600);

  // MAC адрес, должен быть уникальным в сети
  uint8_t mac[6] = {0x00,0x01,0x02,0x03,0x04,0x05};
  Ethernet.begin(mac);

  Serial.print("localIP: ");
  Serial.println(Ethernet.localIP());
  Serial.print("subnetMask: ");
  Serial.println(Ethernet.subnetMask());
  Serial.print("gatewayIP: ");
  Serial.println(Ethernet.gatewayIP());
  Serial.print("dnsServerIP: ");
  Serial.println(Ethernet.dnsServerIP());

  next = 0;
}

void loop() {

  if (((signed long)(millis() - next)) > 0)
    {
      next = millis() + 5000;
      Serial.println("Client connect");
// замените hostname именем компьютера на котором запущен tcpserver.pl
//      if (client.connect("server.local",5000))
// или впишите его IP адрес ниже
      if (client.connect(IPAddress(192,168,1,1),5000))
        {
          Serial.println("Client connected");
          client.println("DATA from Client");
          while(client.available()==0)
            {
              if (next - millis() < 0)
                goto close;
            }
          int size;
          while((size = client.available()) > 0)
            {
              uint8_t* msg = (uint8_t*)malloc(size);
              size = client.read(msg,size);
              Serial.write(msg,size);
              free(msg);
            }
close:
          //disconnect client
          Serial.println("Client disconnect");
          client.stop();
        }
      else
        Serial.println("Client connect failed");
    }
}
