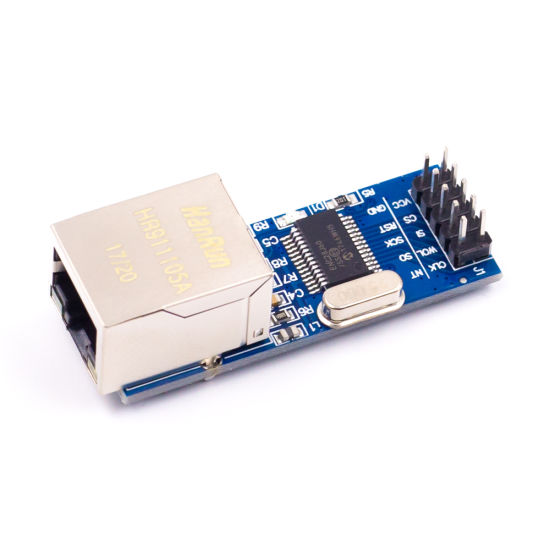

Ethernet модуль на ENC28J60 mini

Ethernet модуль ENC28J60 – это модуль для связи сети LAN на базе микросхемы ENC28J60.

Модуль проводной связи для обмена данными по протоколу Ethernet в локальных сетях систем управления и автоматики.

Ethernet модуль ENC28J60 для Ардуино обеспечивает подключение любого микроконтроллера (Raspberry Pi, Arduino, МК STM3 и др.) к нескольким портам через последовательный интерфейс SPI.

Используя Ethernet модуль ENC28J60 и программу микроконтроллера, создается простой веб-сервер.

Это один из самых распространенных и бюджетных вариантов для подключения Вашего проекта к сети интернет или локальной сети.

Модуль имеет стандартный Ethernet разъем RJ45 с внутренним трансформатором и двумя светодиодами статуса сети.

Характеристики
Напряжение питания: 3.14 – 3.45 В
EEE 802.3В ™ совместимый Ethernet контроллер
Интегрированный MAC и 10 Base-T PHY
Поддержка одного 10 Base-T порта с авто определением полярности и коррекцией
Полный и полудуплекс
Автовыравнивание генерации контрольной суммы
Авто отброс ошибочных пакетов
Программируемая функция повтора передачи при ошибке
Программируемые функции Padding и генерирование CRC
Программируемая функция фильтрации ошибочных пакетов
Тактовая частота SPI: до 25 МГц
Размеры: 52 x 19 мм

При подключении к Ардуино используются контакты интерфейса SPI, сброса и питания. Контакт сброс может соединяться с цифровым контактом ввода-вывода Ардуино если в программе предусмотрена подача сигнала сброс с цифрового контакта. Питание модуля 3,3 В можно взять от Ардуино.
