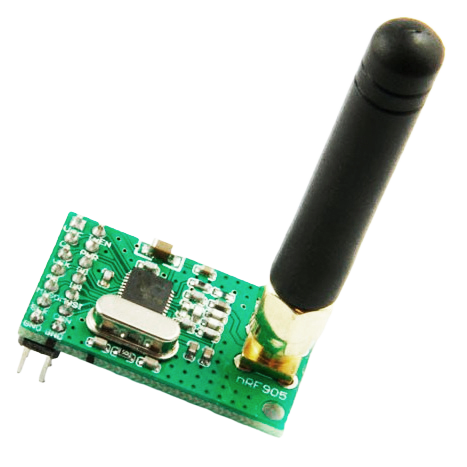

Модуль трансивера NRF905 (PTR8000+)

Модуль передатчика NRF905 с антенной
433MHz RF Transceiver nRF905 Module wireless transmission PTR8000 and Antenna

Модули nRF905 позволяют наладить обмен данными по радиосвязи между устройствами, имеющими интерфейс SPI. Кроме наименования NRF905 для модуля используются наименования PTR8000+ и RF905SE.  Модуль NRF905 является трансивером, работающим в трех международных ISM диапазонах, их использование не требует лицензии. При помощи этих устройств налаживается радиоканал, соединяющий приборы в соответствии с простой схемой: интерфейс SPI – радиоприем-радиопередача – интерфейс SPI.

Плата трансивера содержит микросхему NRF905  фирмы Nordic, кварцевый резонатор и другие компоненты для работы микросхемы. Все обеспечения радиосвязи выполняет микросхема. Данные по радио передаются в соответствии с собственным оригинальным протоколом фирмы Nordic. При сборке систем телемеханики с использованием модуля NRF905 не требуется знание особенностей протокола приема-передачи Nordic. Достаточно уметь правильно использовать интерфейс SPI и грамотно составить программы, обеспечивающие его работу.

Модуль содержит винтовой соединитель для подключения антенны или антенного кабеля.
Комплект поставки состоит из модуля NRF905 и антенны.

Характеристики

Питание
Напряжение
Рекомендуемое 3,3 В
Диапазон 2,7…3,5 В

Ток потребления
Наибольший
Передача 30 мА
Прием 12,2 мA
В режиме ожидания 1 мкА

Частотные диапазоны 433, 868, 915 МГц
Метод стабилизации частоты PLL
Наибольшая мощность передачи 10 мВт
GMSK модуляция
Чувствительность –100 dВм
Скорость передачи данных 50 кбит/с
Полоса пропускания в диапазонах 868 МГц и 915 МГц составляет 200 кГц


Размеры и расположение соединителя.
