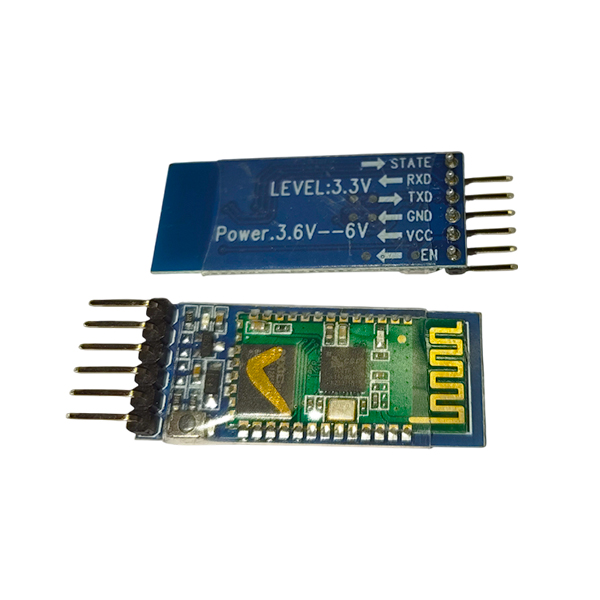

Bluetooth-модуль HC-05 на плате

Bluetooth-модуль HC-05 представляет собой плату размером 2.7x1.4 см, с 34 выводами с шагом 1.5 мм, расположенных по периметру платы, и имеет на одном из торцов антенну.

На плате расположен чип BC417 от компании Cambridge Silicon Radio, который обеспечивает аппаратную поддержку стека Bluetooth 2.0+EDR (Enhaced Data Rate), а также флэш-память ES29LV800DB-70WGI от Excel Semiconductor на 8 Мбит (1 МБ), хранящая прошивку и настройки.

С оригинальной китайской прошивкой модуль умеет работать в двух режимах: простого «радиоудлинителя UART» и управления AT-командами. В первом случае всё предельно просто — включаешь модуль, подключаешься к нему с компа или иного устройства, умеющего делать COM-порт по Bluetooth, и шлёшь в этот порт данные. Во втором режиме можно управлять модулем посредством AT-команд вида «AT+КОМАНДА» — например, команда «AT+NAME?» позволяет узнать имя модуля.

Технические характеристики

Чувствительность -84 дБ

Мощность передатчика +4дБм

Тип модуля Fully Qualified Bluetooth V2.0+EDR 3Mbps Modulation.

Низкое энергопотребление

UART интерфейс с программируемой скоростью

Встроенная антенна

Тип модуляции GFSK(Gaussian Frequency Shift Keying)

Скорость передачи в асинхронном режиме 2.1Mbps(Max) / 160 kbps

Скорость передачи в синхронном режиме 1Mbps/1Mbps

Питание 3.3В 50мА

Рабочая температура -20 – +70 °С
