Модуль трансивера HC-12 на SI4463, 433 МГц

HC-12 - радио модуль связи на базе чипа SI4463, работающий со стандартным Serial UART интерфейсом. Модуль поддерживает AT команды, для них используется выход SET.

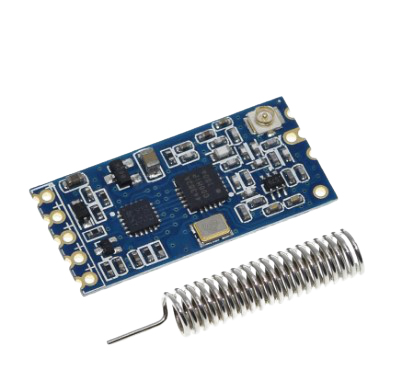

Модуль представляет собой печатную плату с антенной, которую можно подключить двумя способами: через разъем ANT1 или припаяв ее к контакту ANT2.

Для подключения к другим устройства модуль имеет пятиконтактный разъем (PLS/PBS), где 1 – плюс питания, 2 – земля, 3 – RxD, 4 – TxD, 5 – SET.

Технические характеристики HC-12

Частота: от 433.4 до 473 мГц, доступно 100 независимых каналов

Рабочее напряжение: 3.3 - 5В

Дальность передачи: до 1 км на открытом пространстве, при скорости 4800 бит/сек

Скорость передачи: 1.2 - 115.2 Кб/с（9.6 Кб/с по умолчанию）

Мощность приема: -112 ~ -95 дБ

Мощность передачи: 20 дБ

Управление: UART/TTL

Рабочая температура: от -40 до +85℃

Размеры: 27.8x14.4x4 мм
