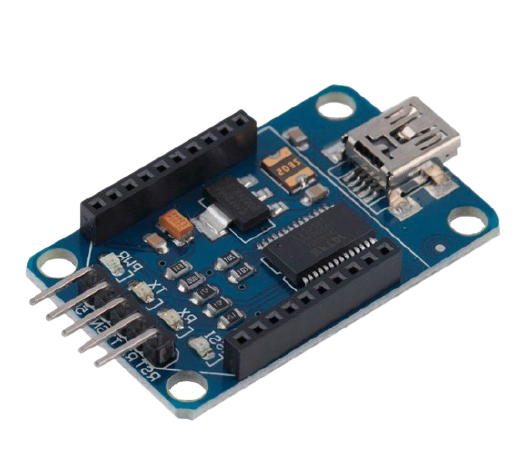

Xbee USB V2 – USB Serial bluetooth адаптер на базе FT232RL

Адаптер XBee USB V2 построен на основе микросхемы программатора FT232RL. С помощью аппаратного USB реализовано CDC-устройство, эмулирующее COM-порт. Скорость обмена с радиомодулями – 9600 бод.

Параллельно разъёму для модулей, преобразователь также имеет отдельно выведенные контакты UART для подключения внешних устройств или отслеживания обмена ПК с модулем.

На плате установлен понижающий преобразователь напряжения AMS1117, обеспечивающий питанием модуль и внешние устройства. Не перегрузите его – максимальный ток по линии 3.3 В не должен превышать 750 мА!

Для защиты компьютера сразу после разъёма USB установлен предохранитель на 500 мА.

Микросхема стабилизатора:AMS1117

Напряжение питания:3.3 – 5 В

Максимальный ток:750 мА при 3.3 В

Предохранитель:500 мА
