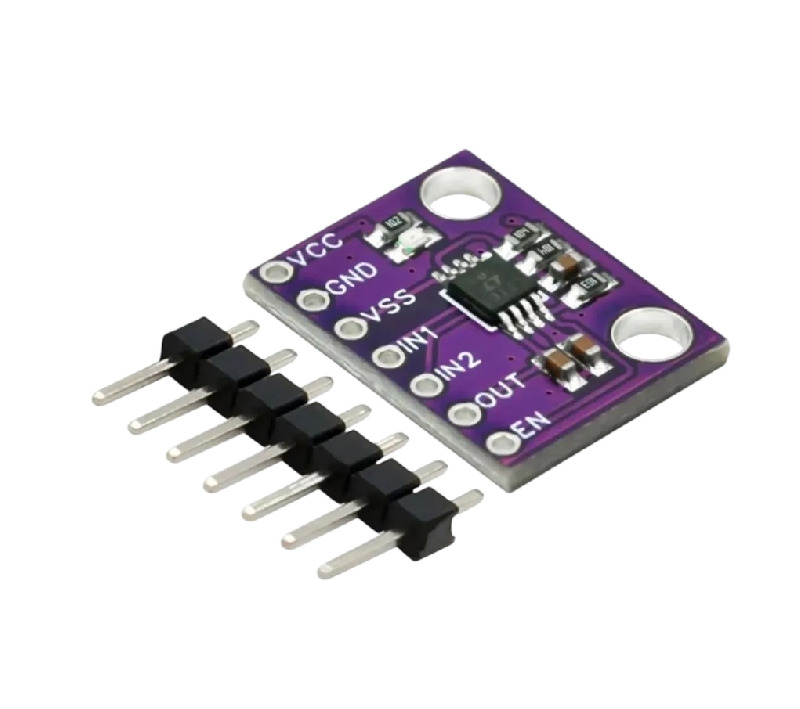

Микромощный RMS детектор (True RMS) на LTC1966

LTC1966 — это преобразователь истинного среднеквадратичного значения в постоянное, использующий инновационную запатентованную технологию расчета ΔΣ. Внутренняя инкрементно-накопительная (ΔΣ) схема LTC1966 упрощает использование и делает его более точным, менее мощным и более гибким, чем традиционные логарифмические антилогарифмические преобразователи RMS в DC.
LTC1966 принимает несимметричные или дифференциальные входные сигналы (для подавления радиопомех) и поддерживает коэффициенты до 4. В отличие от предыдущих преобразователей RMS в DC, превосходная линейность LTC1966 позволяет легко калибровать систему при любом входном напряжении.

Особенности модуля:
Высокая точность: точность усиления 0,1% (от 50 Гц до 1 кГц), общая погрешность 0,25% (от 50 Гц до 1 кГц)
Высокая линейность: линейность 0,02% для простой калибровки системы
Низкий ток потребления: 155 мкА (типичное значение), 170 мкА (макс.) Сверхнизкий ток отключения: 0,1 мкА
Постоянная полоса пропускания: входного напряжения 800 кГц -3 дБ, 6 кГц ± 1%
Гибкое питание: однополярное питание 2,7 В - 5,5 В, двухполярное питание до ±5,5 В
Гибкие входы: дифференциальный или несимметричный диапазон напряжения «rail-to-rail», дифференциальное напряжение до 1 ВPEAK
Гибкий выход: выход «rail-to-rail», отдельные выходные опорные контакты обеспечивают смещение уровня
Широкий диапазон температур: -55 -125 ° C.

Описание контактов:
VCC: Положительное питание 2,7 В - 5,5 В
VSS: Подача отрицательного GND на 5,5 В
IN1, IN2: дифференциальный вход
OUT: Выходное напряжение преобразования
EN: Клемма управления включением входа, активный низкий уровень, по умолчанию схема подключена к низкому уровню
