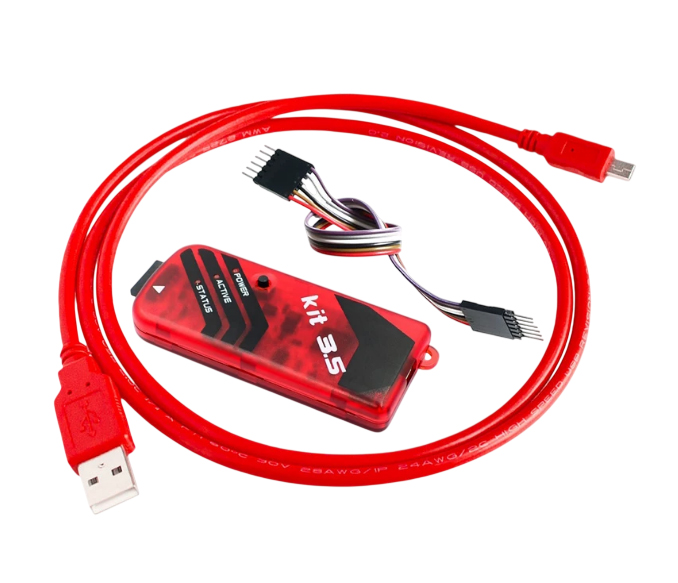

PICkit3.5 USB программатор для PIC контроллеров

PICkit3.5 — это внутрисхемный программатор и отладчик для микроконтроллеров Microchip. Он является улучшенной версией популярного PICkit3. Если говорить кратко, его главное преимущество — исправленная схема измерения целевого напряжения, что делает его более точным и надежным, чем оригинальный PICkit3 .

Ключевые особенности и возможности:

• Совместимость и поддержка: Полностью совместим со средами разработки MPLAB IDE и MPLAB X от Microchip . Поддерживает обширный список микроконтроллеров, включая PIC10, PIC12, PIC16, PIC18, PIC24, dsPIC30/33 и 32-битные PIC32 .

• Интерфейсы: Подключается к компьютеру через USB 2.0 (Full Speed, до 12 Мбит/с), а к целевой плате — через стандартный 6-контактный разъем ICSP (In-Circuit Serial Programming) .

• Усовершенствования: Включает исправление ошибки измерения напряжения, встроенный монитор короткого замыкания и перенапряжения, а также поддержку низкого напряжения (от 2.0 В) .

• Ключевая функция - "Programmer-to-Go": Позволяет записать HEX-образ прошивки во внутреннюю память программатора (до 512 КБ) и программировать микроконтроллеры без подключения к компьютеру . (Важно! Не используйте эту функцию без предварительно загруженного образа — это может повредить некоторые чипы, например, PIC32) .

Характеристики:

Предостережени!!!

При подключении к целевой плате убедитесь, что вывод MCLR микроконтроллера не подключен напрямую к питанию (VCC). Он должен быть подтянут к VCC через резистор (рекомендуется 10 кОм), так как в режиме программирования на него подается высокое напряжение до 13 В. Прямое подключение может повредить как программатор, так и целевую плату .
