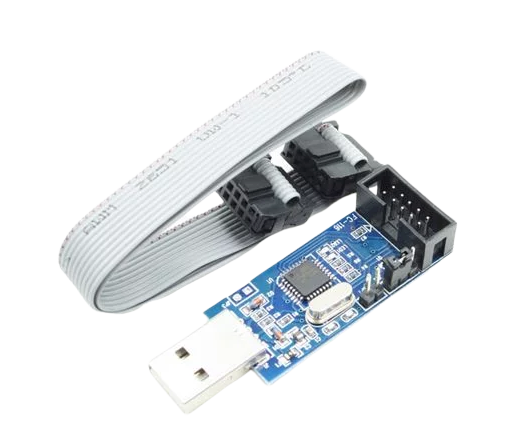

Программатор USBASP/USB ISP 51 AVR

USB asp ISP (внутрисхемный) программатор для микроконтроллеров AVR Atmel. Программатор содержит единственную микросхему микроконтроллер Atmel ATmega8. USB интерфейс реализован программно.

Характеристики:

Поддерживаемые операционные системы Linux, Mac OS и Windows

Микросхема ATmega8A AU

Кварц 12,000 МГц

Скорость программирования до 5 kBytes / сек

Автоматическое управление скоростью

Самовосстанавливающийся предохранитель с порогом 500mA для защиты USB компьютера

Габариты 65x20мм

коннектор папа 10pin с шагом 2.54мм

Разводка:

1 MOSI

3 NC

5 /RESET

7 SCK

9 MISO

2 +5V

4,6,8,10 GND

Индикация

Красный светодиод G — Включен

Красный светодиод R — Обмен данными

Перемычки

JP2 — POWER Выбор напряжения на выходе 5В / 3,3В

JP — SERVICE Обновление прошивки

JP — SLOW Программирование на низких скоростях
