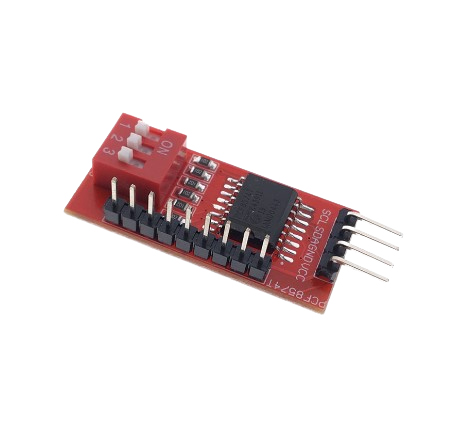

Расширитель портов ввода/вывода шины I2C на PCF8574

Расширитель портов, собранный на базе микросхемы PCF8574, используется для увеличения количества выводов GPIO на микроконтроллере.

Характеристики:

Микросхема: PCF8574

Количество портов ввода-вывода: 8

Интерфейс: 8 бит I2C

Частота шины I2C: 100 кГц

Рабочая температура: от -40 ℃ до +85 ℃

Расширитель портов на базе PCF8574 содержит 8 портов ввода/вывода. Он управляется с помощью шины I2C и для этого требуется всего два порта микроконтроллера: SCL и SDA, тактовый сигнал и линия связи. Скорость I2C на этом модуле – 100 кГц.

Шина I2C имеет одну очень приятную особенность: она является адресной и на одной шине могут работать до 127 устройств с разными адресами.

Адрес модуля PCF8574 можно менять, поэтому к одному микроконтроллеру можно подключить их несколько. Для смены адреса на модуля содержатся три джампера, и количество возможных адресов составляет 23, т.е. 8.
