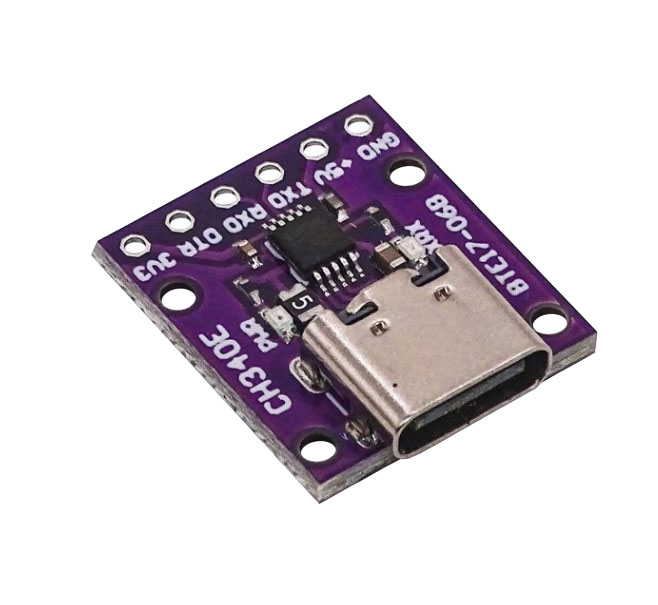

Преобразователь USB-UART (TTL) на CH340E Type-C (Pro mini)

CH340E – это чип, способный конвертировать интерфейс USB Type C в UART. Для этого он использует сигнал MODEM для расширения сигнала UART или модификации сигнала на шине USB. Подходит в качестве программатора для прошивки большинства микроконтроллеров.

Главной задачей CH340E является подключение различных микроконтроллеров к компьютеру и их программирование. Является продолжением популярной линейки чипов CH340G и CH340N, аналогом программаторов CP2102 и CP2104. Производителем заявлена поддержка всех версий Windows, Linux и Mac OS 9, Mac OS X.

Чип поддерживает как 3,3В, так и 5В логику. При питании от 5В пин VCC подключается к источнику питания, а пин V3 – к развязывающему конденсатору на 0,1 мкФ.  При питании от 3,3В пины V3 и VCC соединяются.

Входной интерфейс: USB Type-C

ЧИП : CH340E

Входное напряжение:

Логический 0 – от 0 до 0,7В, логическая 1 – от 2 до напряжения питания

Выходное напряжение:

Логический 0 – 0,5В, логическая 1 – (Uпит-0,5В)
