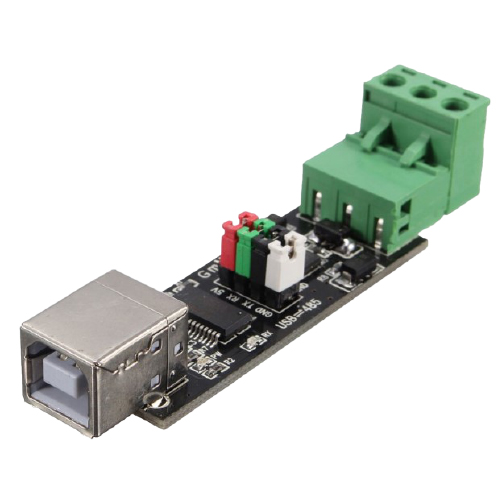

Преобразователь FTDI FT232RL USB-RS485 TTL

Преобразователь FTDI FT232RL USB-RS485 TTL.

Микросхемы:FT232RL, SN75176.

Рабочее напряжение:3,3 и 5 В.

Потребляемый ток: 35 мА.

Скорость передачи данных: от 300 до 9216000 бит в секунду.

Дальность связи: до 1200 м.

-Выходные линии защищены при помощи диодов

-Джамперами можно подключить или отключить приёмопередатчик RS485

-Удобный разъём с винтовыми клеммниками

-Отладка промышленных систем

-Общение с удалёнными устройствами по проводной сети

-Альтернатива беспроводной сети для различных датчиков

RS485 – один из стандартных асинхронных интерфейсов, данные в пределах которого передаются по двум дифференциальным линиям. Дальность связи по нему может достигать 1200 м.

Преобразователь построен на микросхеме FT232RL, которая связывает USB и UART. Дальнейшим преобразованием UART-RS485 занимается микросхема SN75176.

С платы выходит три контакта – инвертированный сигнал, не инвертированный сигнал и необязательная земля. С помощью земли можно экранировать основную пару для защиты от помех на больших скоростях и расстояниях передачи.

Интерфейс, реализуемый адаптером, полудуплексный, то есть в один момент времени передача может вестись только в одном направлении.
