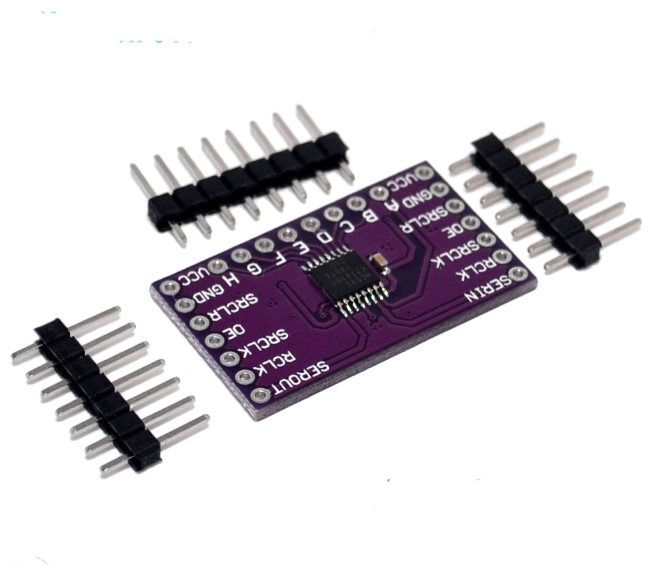

Модуль сдвигового регистра CJMCU-595 на SN74HC595

Модуль CJMCU-595 содержит 8-битный регистр сдвига с последовательным вводом и параллельным выходом, который предоставляет данные для 8-битного регистра хранения D-типа.

Регистр хранения 74HC595 с тремя выходами состояния.

Регистр сдвига и регистр хранения не зависят от часов.

Сдвиговый регистр 74HC595 с высшим приоритетом прямой очистки SRCLR Последовательный ввод (SER) и последовательный вывод для каскадирования. Когда выход включает OE. Когда выход высокий, выход 74HC595 будет в состоянии высокого сопротивления.
Будь то часы регистра сдвига (SRCLK) или часы регистра памяти (RCLK), это нарастающий фронт триггера. Если два тактовых генератора связаны вместе, регистр сдвига всегда будет опережать регистр хранения на тактовый импульс.
